Pajp ta 'l-Azzar LSAW

LSAW Steel Pipe Dehru Immaġni
  • Pajp ta 'l-Azzar LSAW
  • Pajp ta 'l-Azzar LSAW
  • Pajp ta 'l-Azzar LSAW
  • Pajp ta 'l-Azzar LSAW
  • Pajp ta 'l-Azzar LSAW

Deskrizzjoni qasira:


  • Kliem ewlieni (tip ta' pajp):Pajp Iwweldjat Lonġitudinali, Pajp Iwweldjat bl-Ark Mgħaddas Lonġitudinali
  • Daqs:OD: 406mm ~ 1422 mm;WT: 6.4mm ~ 44.5mm;TUL: 5mtr ~ 12mtr
  • Standard u Grad:ASTM A53 Grad A/B/C
  • Tispiċċa:Truf kwadri/Truf sempliċi (qatgħa dritta, qatgħa bis-serrieq, qtugħ bil-torċa), Truf imċanfrin/kamin
  • Kunsinna:Fi żmien 30 jum u Jiddependi fuq il-kwantità tal-ordni tiegħek.
  • Ħlas:TT, LC , OA , D/P
  • Ippakkjar:Miġbura/Fl-Bulk, Tappijiet tal-plastik Ipplaggjati, Karta li ma jgħaddix ilma minnha
  • Użu:Użat għat-Trażmissjoni tal-Fluwidi, Appoġġ Strutturali fil-Kostruzzjoni Industrijali
    • Niżżel bħala PDF

    Deskrizzjoni

    Speċifikazzjoni

    Standard

    Pittura u Kisi

    Ippakkjar & Tagħbija

    Pajp tal-Azzar LSAW (Pajp tal-Iwweldjar bl-Ark Mgħaddas tal-Ħjata Lonġitudinali)

    UOE LSAW PAJPJIET TA ' L-AZZAR

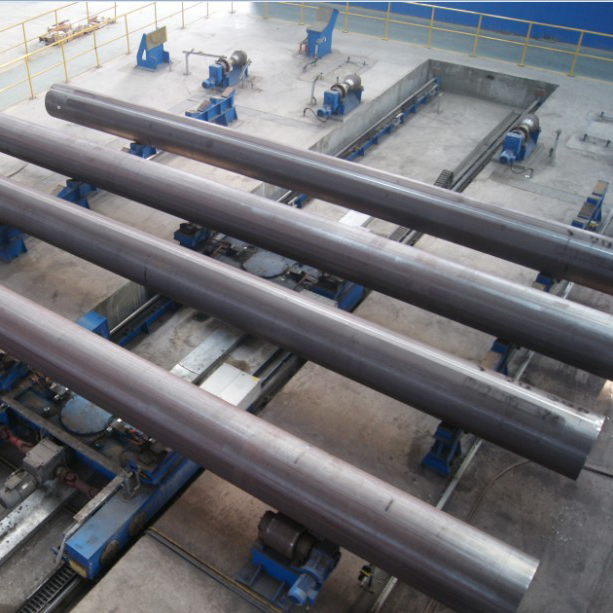

    Il-mitħna UOE għandha l-aktar teknoloġija u proċess avvanzati, tikseb effiċjenza għolja fil-produzzjoni, kwalità stabbli tal-prodott u hija mgħammra b'tagħmir ta 'spezzjoni komplut.Il-mitħna UOE tadotta l-iffurmar U & O, il-pajpijiet iffurmati huma wweldjati ġewwa permezz ta 'ħames stazzjonijiet interni ta' wweldjar bi tliet wajers, u wweldjati barra permezz ta 'erba' stazzjonijiet ta 'wweldjar esterni bi tliet wajers.Skont ir-rekwiżiti differenti tal-klijenti, il-pajp iwweldjat jista 'jiġi estiż jew b'espansjoni mekkanika jew idrostatika biex tittejjeb l-eżattezza dimensjonali, u telimina l-istress residwu.

    Speċifikazzjonijiet

    Dijametru ta' Barra 508mm- 1118mm (20"- 44")
    Ħxuna tal-ħajt: 6.0-25.4mm 1/4"-1"
    Standards tal-Kwalità: API、DNV、ISO、DEP、EN、ASTM、DIN、BS、JIS、GB、CSA
    Tul: 9-12.3m (30'- 40')
    Gradi: API 5L A-X90,GB/T9711 L190-L625

    JOCE LSAW PIPES(LIWJA TA' L-ISTAMPA)

    Din hija dijametru kbir lonġitudinali mgħaddsa ark iwweldjati (LSAW) linja ta 'produzzjoni tal-pajpijiet fiċ-Ċina.Il-mitħna tadotta proċess ta 'liwi progressiv, li fih stress li jifforma mqassam b'mod uniformi, uniformità għolja ta' dimensjoni, varjazzjoni ta 'daqsijiet infiniti u firxa wiesgħa ta' prouct, u flessibilità għolja, eċċ.

    Speċifikazzjonijiet
    Dijametru ta' Barra：Φ406mm- 1626mm (16" - 64")
    Ħxuna tal-ħajt：6.0- 75mm (1/4" - 3")
    Standards ta' Kwalità：API、DNV、ISO、DEP、EN、ASTM、DIN、BS、JIS、GB、CSA
    Tul：3-12.5m ( 10'- 41' )
    Gradi：API 5L A-X100, GB/T9711 L190-L690

  • Preċedenti:
  • Li jmiss:

    • Dimensjoni tal-Pajp tal-Azzar LSAW

    Dijametru 'l barra

    Ħxuna tal-ħajt (mm)

    Pulzier

    mm

    6.4

    7.1

    7.9

    9.53

    12.7

    14.3

    15.9

    19.1

    22.2

    25.4

    28.6

    31.8

    34.9

    38.1

    41.3

    44.5

    16

    406.4

































    18

    457

































    20

    508

































    22

    559

































    24

    610

































    26

    660

































    28

    711

































    30

    762

































    32

    813

































    34

    864

































    36

    914

































    38

    965

































    40

    1016

































    42

    1067

































    44

    1118

































    46

    1168

































    48

    1219

































    52

    1321

































    56

    1422

































    60

    1524

































    64

    1626































    Tolleranza ta 'Dijametru ta' Barra u Ħxuna tal-Ħitan

    Tipi Standard
    SY/T5040-2000 SY/T5037-2000 SY/T9711.1-1977 ASTM A252 AWWA C200-97 API 5L PSL1
    Devjazzjoni OD tat-tarf tat-tubu ± 0.5% D ± 0.5% D -0.79mm～+2.38mm <±0.1% T <±0.1% T ± 1.6mm
    Ħxuna tal-ħajt ±10.0%T D<508mm, ±12.5%T -8%T～+19.5%T <-12.5%T -8%T～+19.5%T 5.0mm
    D>508mm, ±10.0%T T≥15.0mm, ±1.5mm





    Kompożizzjoni Kimika u Proprjetajiet Mekkaniċi

    Standard Grad Kompożizzjoni Kimika (max)% Proprjetajiet Mekkaniċi (min)
    C Mn Si S P Qawwa tar-Rendiment (Mpa) Qawwa tat-tensjoni (Mpa)
    GB/T700-2006 A 0.22 1.4 0.35 0.050 0.045 235 370
    B 0.2 1.4 0.35 0.045 0.045 235 370
    C 0.17 1.4 0.35 0.040 0.040 235 370
    D 0.17 1.4 0.35 0.035 0.035 235 370
    GB/T1591-2009 A 0.2 1.7 0.5 0.035 0.035 345 470
    B 0.2 1.7 0.5 0.030 0.030 345 470
    C 0.2 1.7 0.5 0.030 0.030 345 470
    BS En10025 S235JR 0.17 1.4 - 0.035 0.035 235 360
    S275JR 0.21 1.5 - 0.035 0.035 275 410
    S355JR 0.24 1.6 - 0.035 0.035 355 470
    DIN 17100 ST37-2 0.2 - - 0.050 0.050 225 340
    ST44-2 0.21 - - 0.050 0.050 265 410
    ST52-3 0.2 1.6 0.55 0.040 0.040 345 490
    JIS G3101 SS400 - - - 0.050 0.050 235 400
    SS490 - - - 0.050 0.050 275 490
    API 5L PSL1 A 0.22 0.9 - 0.03 0.03 210 335
    B 0.26 1.2 - 0.03 0.03 245 415
    X42 0.26 1.3 - 0.03 0.03 290 415
    X46 0.26 1.4 - 0.03 0.03 320 435
    X52 0.26 1.4 - 0.03 0.03 360 460
    X56 0.26 1.1 - 0.03 0.03 390 490
    X60 0.26 1.4 - 0.03 0.03 415 520
    X65 0.26 1.45 - 0.03 0.03 450 535
    X70 0.26 1.65 - 0.03 0.03 585 570

    Żejt ħafif, galvanizzat bis-sħana, galvanizzat elettro, Iswed, Bare, Kisi tal-verniċ/Żejt kontra s-sadid, Kisi protettiv

    LSAW Steel Pipe-01 LSAW Steel Pipe-02
