LSAW de tubos de acero
LSAW de tubos de acero (costura longitudinal soldadura por arco sumergido Pipe)
TUBOS DE ACERO UOE LSAW

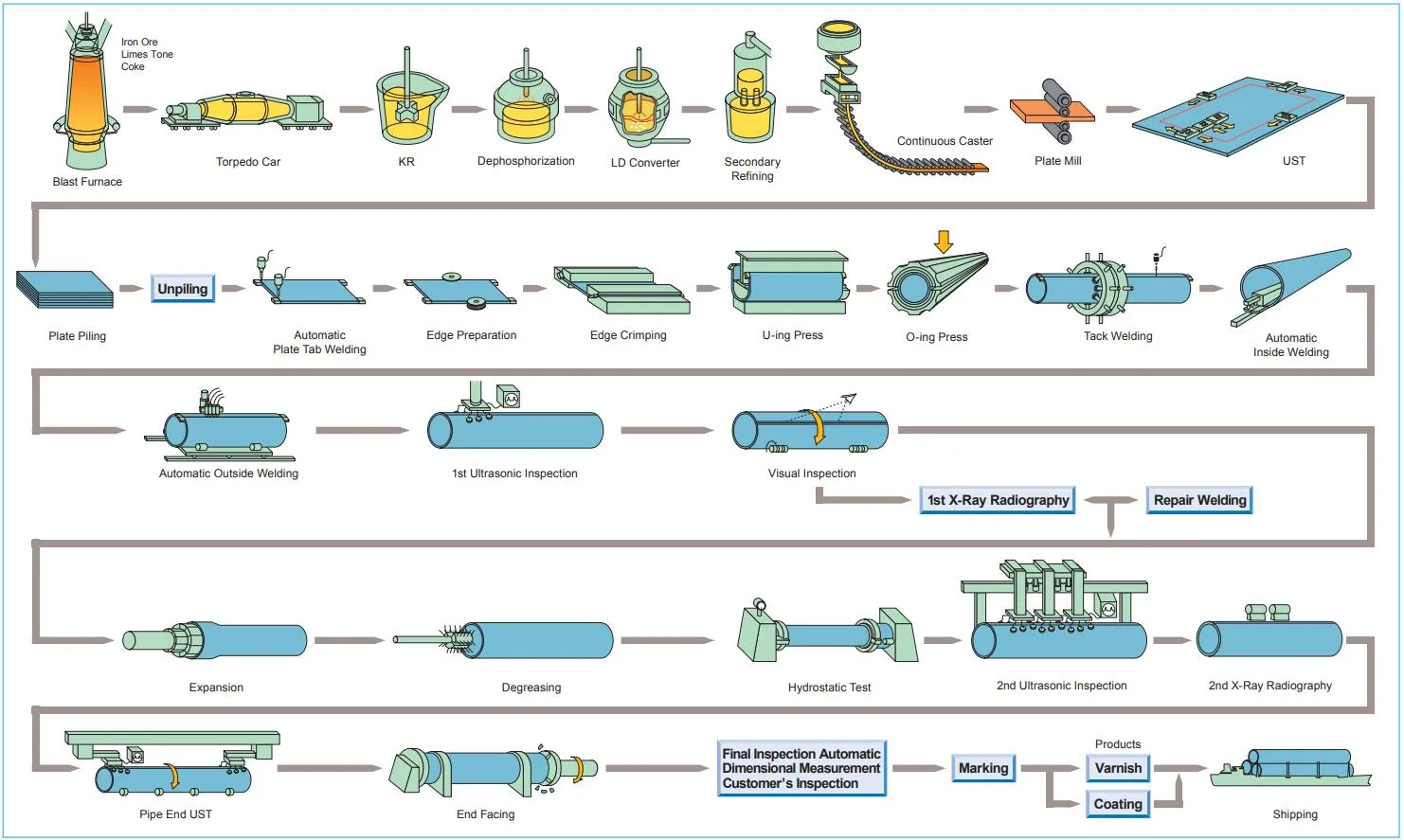

El molino UOE cuenta con la tecnología más avanzada y el proceso, se consigue una alta eficiencia en la producción, la calidad del producto estable y está equipado con equipos de inspección completa. molino UOE adopta U & O formando, los tubos formados están soldadas en el interior a través de cinco estaciones de soldadura internas con tres cables, y se sueldan exterior a través de cuatro estaciones de soldadura externos con tres cables. De acuerdo con diferentes requisitos de los clientes, la tubería soldada puede expandirse ya sea por medios mecánicos o hidrostática expanda para mejorar la precisión dimensional, y eliminar la tensión residual.
Presupuesto
Outside Diameter 508mm- 1118mm (20"- 44")
Wall Thickness: 6.0-25.4mm 1/4"-1"
Normas de calidad: API , DNV , ISO , DEP , EN , ASTM , ESTRUENDO, BS , JIS , GB , CSA
Length: 9-12.3m (30'- 40')
Grados: API 5L A-X90, GB / T9711 L190-L625
TUBOS JOCE LSAW (prensa de plegado)
Esto es de gran diámetro longitudinal arco sumergido línea de producción soldada (LSAW) de tubería en China. El molino adopta proceso de plegado progresivo, con la tensión distribuida uniformemente formando, alta uniformidad de dimensión, infinito variación tamaños y gama prouct de ancho, y una alta flexibilidad, etc.
Presupuesto
Diámetro exterior : Φ 406mm- 1626mm (16" - 64" )
Espesor de la pared : 6.0- 75mm (1/4" - 3" )
Estándares de Calidad : API , DNV , ISO , DEP , EN , ASTM , ESTRUENDO, BS , JIS , GB , CSA
Longitud : 3-12.5m ( 10'- 41' )
Grados : API 5L A-X100, GB / T9711 L190-L690
LSAW acero Dimensión de tuberías
|
Diámetro a cabo |
Espesor de pared (mm) |
||||||||||||||||
|
Pulgada |
mm |
6.4 |
7.1 |
7.9 |
9.53 |
12,7 |
14.3 |
15.9 |
19.1 |
22.2 |
25,4 |
28.6 |
31.8 |
34.9 |
38,1 |
41.3 |
44.5 |
|
16 |
406,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
18 |
457 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
20 |
508 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22 |
559 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
24 |
610 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
26 |
660 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
28 |
711 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
30 |
762 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
32 |
813 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
34 |
864 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
36 |
914 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
38 |
965 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
1016 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
42 |
1067 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
44 |
1118 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
46 |
1168 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
48 |
1219 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
52 |
1321 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
56 |
1422 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 |
1524 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
64 |
1626 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tolerancia del diámetro exterior y el ancho de la pared
| tipos | Estándar | |||||
| SY / T5040-2000 | SY / T5037-2000 | SY / T9711.1-1977 | A252 ASTM | AWWA C200-97 | API 5L PSL1 | |
| Tubo de desviación OD final | ± 0,5% D | ± 0,5% D | -0.79mm ~ + 2,38 mm | <± 0,1% T | <± 0,1% T | ± 1,6 mm |
| espesor de pared | ± 10,0% T | D <508 mm, ± 12,5% T | -8% T ~ 19,5% T | <-12,5% T | -8% T ~ 19,5% T | 5.0mm <T <15.0mm, ± 0,11 |
| D> 508 mm, ± 10,0% T | T≥15.0mm, ± 1,5 mm | |||||
Composición química y propiedades mecánicas
| Estándar | Grado | Composición química (max)% | Propiedades mecánicas (min) | |||||
| do | Minnesota | Si | S | PAG | Límite elástico (Mpa) | Resistencia a la tracción (Mpa) | ||
| GB / T700-2006 | UNA | 0.22 | 1,4 | 0.35 | 0,050 | 0,045 | 235 | 370 |
| segundo | 0.2 | 1,4 | 0.35 | 0,045 | 0,045 | 235 | 370 | |
| do | 0.17 | 1,4 | 0.35 | 0,040 | 0,040 | 235 | 370 | |
| D | 0.17 | 1,4 | 0.35 | 0,035 | 0,035 | 235 | 370 | |
| GB / T1591-2009 | UNA | 0.2 | 1.7 | 0,5 | 0,035 | 0,035 | 345 | 470 |
| segundo | 0.2 | 1.7 | 0,5 | 0,030 | 0,030 | 345 | 470 | |
| do | 0.2 | 1.7 | 0,5 | 0,030 | 0,030 | 345 | 470 | |
| BS EN10025 | S235JR | 0.17 | 1,4 | - | 0,035 | 0,035 | 235 | 360 |
| S275JR | 0.21 | 1.5 | - | 0,035 | 0,035 | 275 | 410 | |
| S355JR | 0.24 | 1.6 | - | 0,035 | 0,035 | 355 | 470 | |
| DIN 17100 | St37-2 | 0.2 | - | - | 0,050 | 0,050 | 225 | 340 |
| ST44-2 | 0.21 | - | - | 0,050 | 0,050 | 265 | 410 | |
| St52-3 | 0.2 | 1.6 | 0.55 | 0,040 | 0,040 | 345 | 490 | |
| G3101 JIS | SS400 | - | - | - | 0,050 | 0,050 | 235 | 400 |
| SS490 | - | - | - | 0,050 | 0,050 | 275 | 490 | |
| API 5L PSL1 | UNA | 0.22 | 0.9 | - | 0,03 | 0,03 | 210 | 335 |
| segundo | 0,26 | 1.2 | - | 0,03 | 0,03 | 245 | 415 | |
| X42 | 0,26 | 1.3 | - | 0,03 | 0,03 | 290 | 415 | |
| X46 | 0,26 | 1,4 | - | 0,03 | 0,03 | 320 | 435 | |
| X52 | 0,26 | 1,4 | - | 0,03 | 0,03 | 360 | 460 | |
| X56 | 0,26 | 1.1 | - | 0,03 | 0,03 | 390 | 490 | |
| X60 | 0,26 | 1,4 | - | 0,03 | 0,03 | 415 | 520 | |
| X65 | 0,26 | 1.45 | - | 0,03 | 0,03 | 450 | 535 | |
| X70 | 0,26 | 1.65 | - | 0,03 | 0,03 | 585 | 570 | |
Ligeramente aceitado, galvanizado por inmersión en caliente, galvanizado electro, negro, desnudo, recubrimiento de barniz / aceite anti óxido, revestimientos protectores
