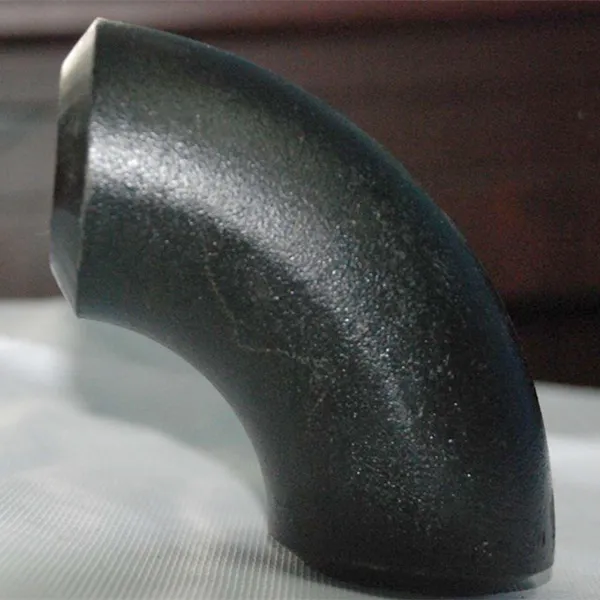

Codo

Breve descripción:


  • Palabras clave (tipo tubo): 45 grados, 90 grados, 180 grados del codo, Radio Largo, corto radio del codo
  • Tamaño: NPS: 1/2 '' ~ 24 '' (sin soldadura), 24 '' ~ 72 '' (soldado); DN: 15 ~ 1200, WT: 2 ~ 80 mm, SCH 5 ~ XXS
  • Radio de curvatura: R = 1D ~ 10D, R = 15D, R = 20D
  • Material y estándar: Acero al carbono --- B16.9 de ASME, ASTM A234 WPB acero inoxidable: --- ASTM A403 304 / 304L / 310 / 310S / 316 / 316L / 317L / 321; aleación de acero --- ASTM A234 WP1 / 5 / 9/11/12/22/91
  • Extremos: Extremos / extremos planos (corte recto, corte de sierra, antorcha de corte), biselados / Extremos roscados
  • Entrega: Dentro de los 30 días y depende de su cantidad de la orden
  • Pago: TT, LC, OA, D / P
  • Embalaje: Embalado en cabañas de madera Bandeja / Madera
  • Uso: Para el transporte de gas, agua y aceite, ya sea en las industrias de petróleo o gas natural
  • Descripción

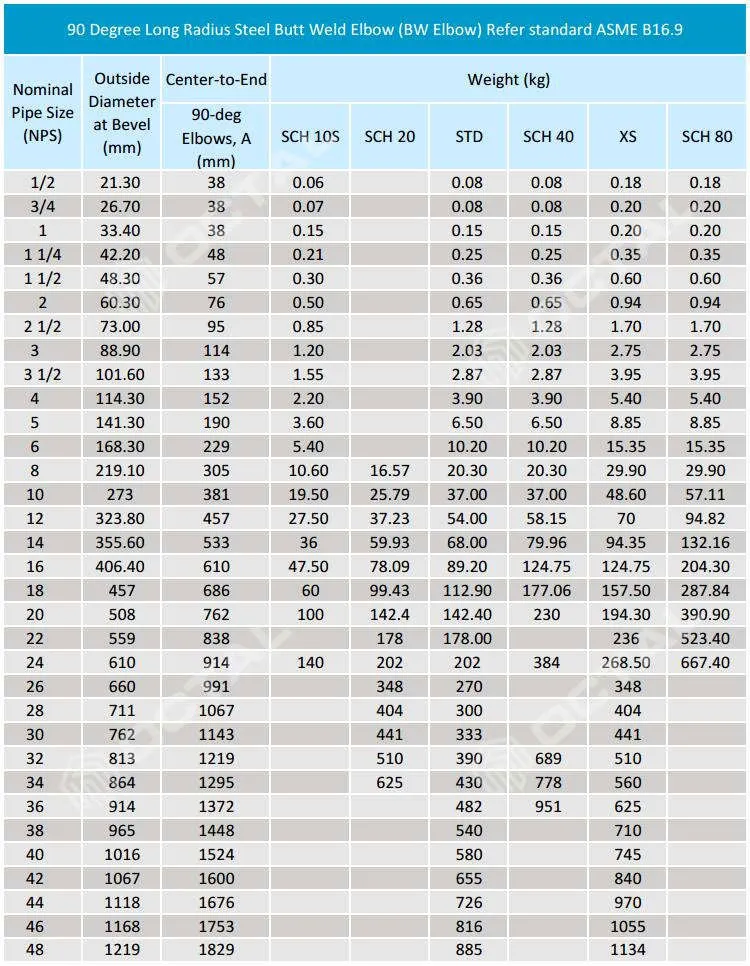

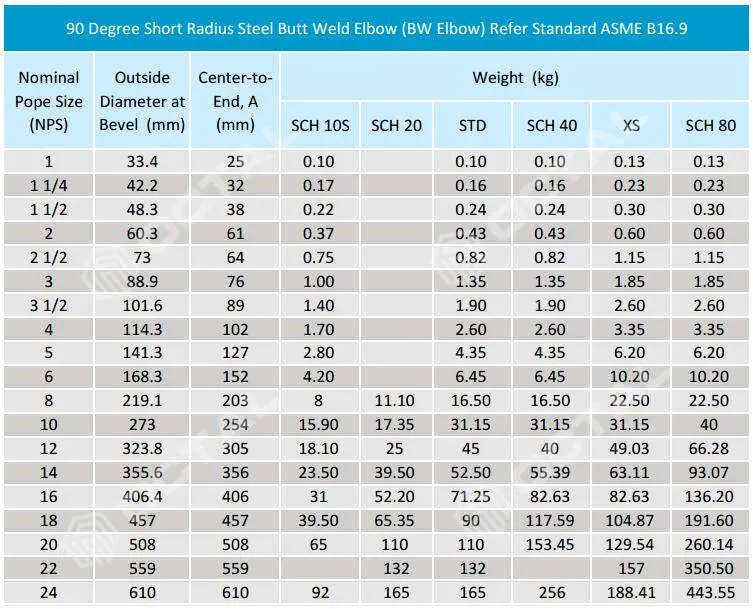

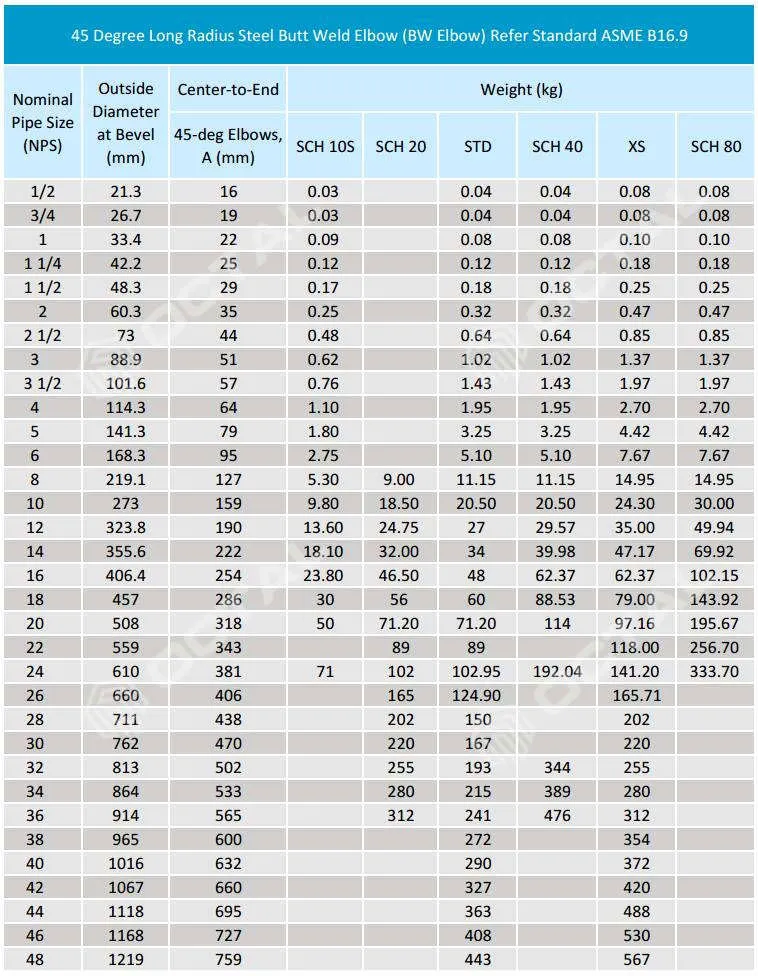

    Especificación

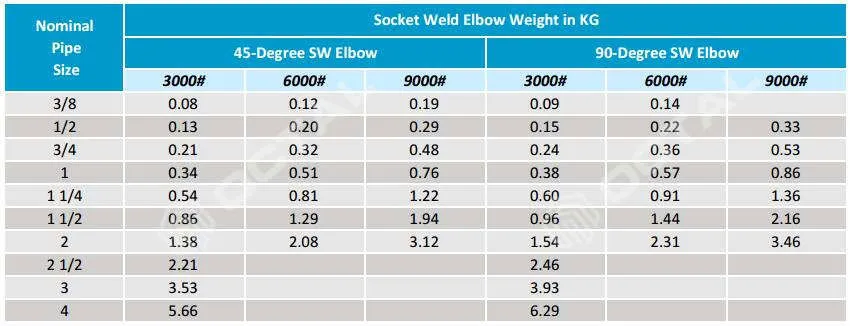

    Estándar

    Pintura y Revestimientos

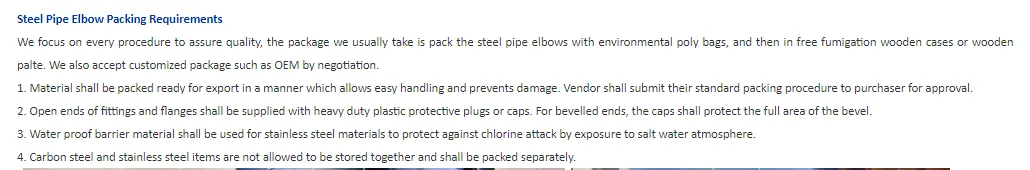

    Embalaje y carga

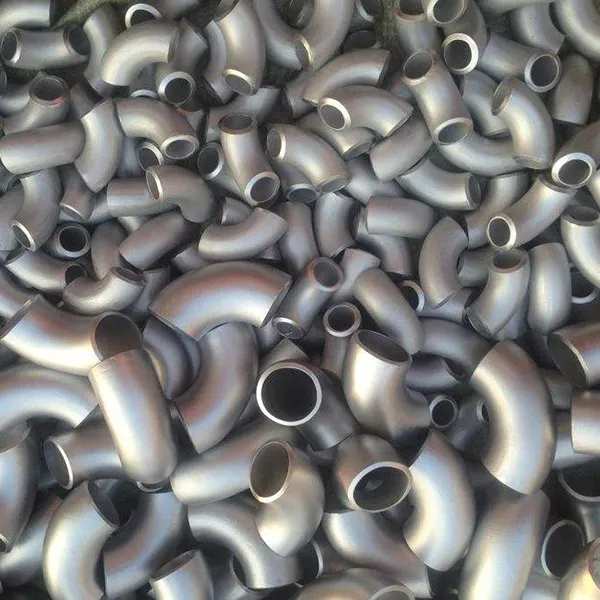

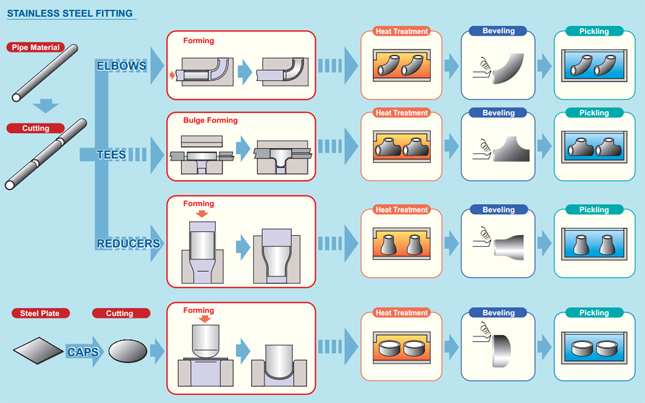

    Proceso de fabricación sin costuras codo (flexión de Calor y Frío de flexión)

    Uno de los métodos más comunes para los codos de fabricación es el uso de mandril de doblado en caliente de tubos de acero rectas. Después de calentar el tubo de acero a una temperatura elevada, el tubo se empuja, se expandió, doblado por las herramientas interiores de paso mandril a paso. La aplicación de flexión mandril caliente puede fabricar una amplia gama de tamaños de codo sin problemas. Las características de flexión mandril son Strongely dependen de la forma Intergrated y las dimensiones del mandril. Los utilizando ventajas de codos doblado en caliente incluyen más pequeña desviación espesor y radio de curvatura más fuerte que otro tipo methond flexión. Mientras tanto, el uso de flexión en lugar de curvas prefabricadas reduce sustancialmente el número de soldaduras necesarias. Esto reduce la cantidad de trabajo requerido y aumenta la calidad y la usabilidad de las tuberías. Sin embargo, doblado en frío es el proceso para doblado el tubo de acero recto a temperaturas normales en una máquina de doblado. doblado en frío es adecuada para tubos con un diámetro exterior de 17,0 a 219,1 mm, y espesor de pared de 2,0 a 28,0 mm. El radio de curvatura recomendada es de 2,5 x Do. Normalmente en un radio de curvatura de 40D. Mediante el uso de doblado en frío, podemos obtener pequeños codos de radio, pero tenemos que empacar las partes internas con arena para evitar las arrugas. doblado en frío es un método rápido y barato de flexión. Es una opción competitiva para la fabricación de tuberías y piezas de máquinas.

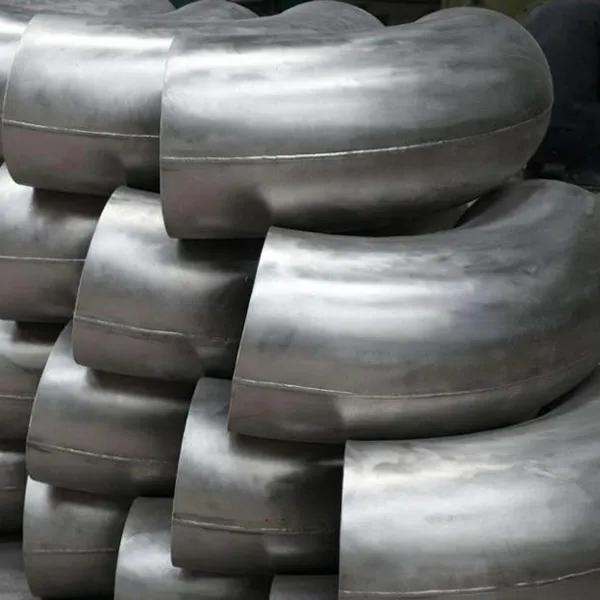

    Proceso de fabricación soldada codo (pequeños y grandes)

    codos soldados se hacen de las placas de acero, por lo que no es codos de acero sin costura. Utilizar un molde y presione la placa de acero a la forma del codo, y luego soldar la costura a ser un codo de acero acabado. Es el viejo método de producción de los codos. En los últimos años los pequeños codos tamaños son casi fabrican a partir de los tubos de acero ahora. Por los grandes codos de tamaño, por ejemplo, es muy difícil producir codos más de 36” OD de los tubos de acero. Por lo tanto, se hace comúnmente a partir de las placas de acero, al presionar la placa a la forma de medio codo, y soldar las dos mitades juntas. Dado que los codos se sueldan en su cuerpo, la inspección de la junta de soldadura es necesario. Comúnmente se utiliza la inspección de rayos X como el NDT.

    Codo-01


  • Anterior:
  • Siguiente:

  • Codo-01 Codo-02 Codo-03 Codo-04

    A234 ASTM

    Esta especificación cubre accesorios de acero al carbono y acero de aleación forjado de construcción sin costura y soldados. A menos que se especifica la construcción sin soldadura o soldado en orden, o bien puede aportarse en la opción del proveedor. Todos los accesorios de construcción soldadas como por esta norma se suministran con 100% de radiografía. Bajo la norma ASTM A234, varios grados están disponibles dependiendo de la composición química. Selección dependería de material de la tubería conectada a estos accesorios.

    Requisitos de tracción

    WPB

    WPC, WP11CL2

    WP11CL1

     WP11CL3

    Resistencia a la tracción, min, ksi [MPa] 60-85 70-95 60-85  75-100
    (0,2% offset o 0,5% de extensión-under-carga) [415-585] [485-655] [415-585]  [520-690]
    Rendimiento Fuerza, min, ksi [MPa] 32 40 30 45
    [240] [275] [205] [310]

    Algunos de los grados disponibles bajo esta especificación y las correspondientes especificación de material tubería conectada se enumeran a continuación:

    Codo-05

    A403 ASTM

    Esta especificación se refiere a dos clases generales, WP y CR, de accesorios de acero inoxidable austenítico forjado de construcción sin costura y soldados.
    Accesorios WP Clase son fabricados con los requisitos de ASME B16.9 y ASME B16.28 y se subdividen en tres subclases como sigue:

    • WP - SManufactured del producto sin problemas por un método continuo de fabricación.
    • WP - W Estos accesorios contienen soldaduras y todas las soldaduras realizadas por el fabricante del accesorio incluyendo comenzar soldadura de tubo si el tubo se suelda con la adición de material de relleno se radiografiado. Sin embargo no radiografía se realiza para la soldadura de tubos partiendo si la tubería se soldó sin la adición de material de relleno.
    • WP-WX Estos accesorios contiene soldaduras y todas las soldaduras ya sea por el fabricante del accesorio o por el fabricante del material de partida son radiografiado.

    accesorios de Clase CR son fabricados con los requisitos de MSS-SP-43 y no requieren examen no destructivo.

    Bajo ASTM A403 varios grados están disponibles dependiendo de la composición química. Selección dependería de material de la tubería conectada a estos accesorios. Algunos de los grados disponibles bajo esta especificación y las correspondientes especificación de material tubería conectada se enumeran a continuación:

    Codo-06

    A420 ASTM

    Esta especificación cubre accesorios de acero al carbono y acero de aleación forjado de construcción transparente y soldada destinada para su uso a bajas temperaturas. Cubre cuatro grados WPL6, WPL9, WPL3 y WPL8 dependiendo de la composición química. Fittings WPL6 son impacto probado a temp - 50 ° C, WPL9 a -75 ° C, WPL3 a -100 ° C y -195 ° WPL8 en C de temperatura.

    Las clasificaciones de presión permisibles para accesorios se pueden calcular como para tubos sin costura recta, de conformidad con las reglas establecidas en la sección aplicable de ASME B31.3.

    El espesor y tipo de material de pared de la tubería será aquella con la que los accesorios han sido ordenados para ser utilizado, su identidad en los accesorios es en lugar de marcas de calificación de presión.

    El acero nº

    Tipo

    Composición química

    do

    Si

    S

    PAG

    Minnesota

    cr

    Ni

    Mes

    Otro

    transmisión exterior

    ós

    δ5

    media pensión

    WPL6 0.3 0,15-0,3 0,04 0,035 0,6-1,35 0.3 0.4 0,12 Cb: 0,02; V: 0,08 415-585 240 22
    WPL9 0.2 0,03 0,03 0,4-1,06 01/06 a 02/24 435-610 315 20
    WPL3 0.2 0,13 a 0,37 0,05 0,05 0,31-0,64 03.02 a 03.08 450-620 240 22
    WPL8 0.13 0,13 a 0,37 0,03 0,03 0.9 08.04 a 09.06 690-865 515 16

     Engrase de la luz, Pintura Negro, galvanizado, PE / 3PE recubrimiento anticorrosión

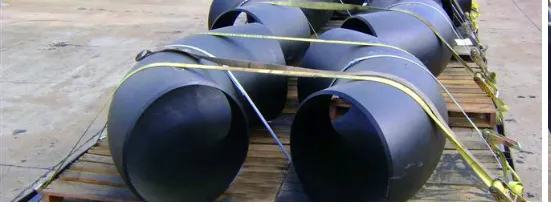

    Envasado en bandeja de madera Cabinas / Madera
