Reductor

Un reductor de tubería de acero es un componente utilizado en las tuberías para reducir su tamaño de gran a pequeño diámetro de acuerdo con el diámetro interior. La longitud de la reducción aquí es igual a un promedio de los diámetros de tubería más pequeños y más grandes. Aquí, el reductor puede usarse como una boquilla. El reductor ayuda a cumplir con las tuberías existentes de diversos tamaños o el flujo hidráulico de los sistemas de tuberías.

1. Tipos de material reductor de tubería

Tipos 2. Reducer

Hay dos tipos de reductor, reductor concéntrico y reductor excéntrico.

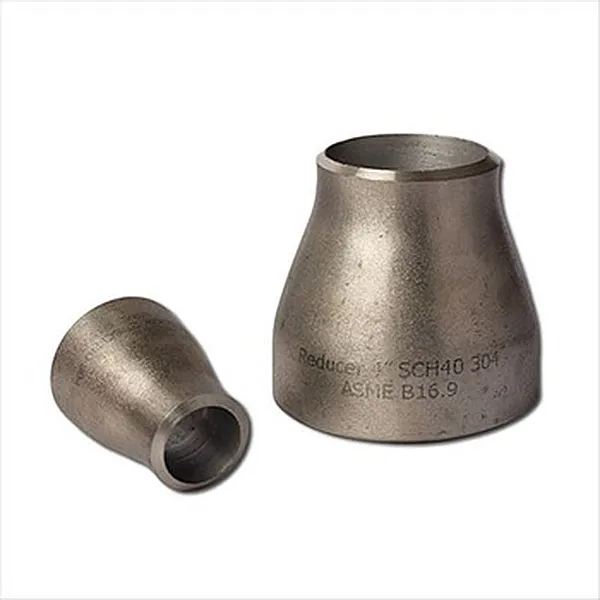

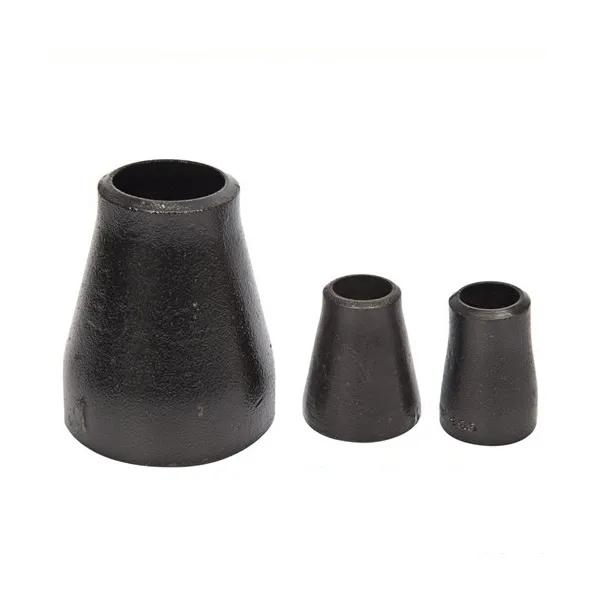

Reductor concéntrico

Este reductor consiste en los accesorios de forma simétrica y cónica que agrandan o reducen el diámetro igualmente alrededor de la línea central. Por ejemplo, cuando una tubería de 1 ”pasa a una tubería de ¾”, entonces la parte superior o inferior de la tubería no permanece nivelada. Es ampliamente utilizado cuando el diámetro simple o múltiple cambia.

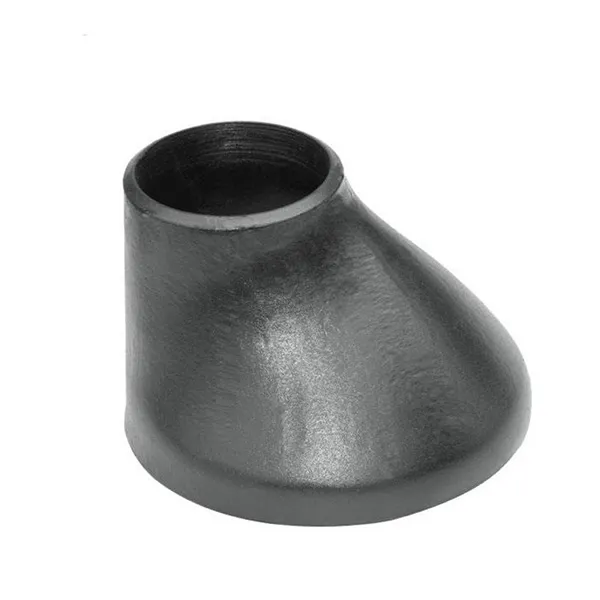

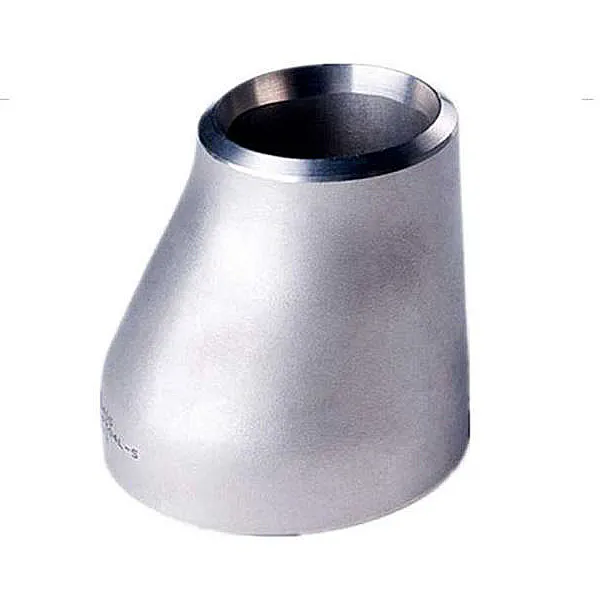

Reductor excéntrico

Un accesorio de forma cónica que reduce o agranda el diámetro, pero no es simétrico con respecto a la línea central. Esto se utiliza en sistemas de tuberías para reducir el diámetro de una tubería de un tamaño a un tamaño más grande o pequeño.

Diferencias entre el reductor concéntrico y el reductor excéntrico

Los reductores concéntricos son ampliamente utilizados mientras que los reductores excéntricos se aplican para mantener el nivel superior e inferior de la tubería. Los reductores excéntricos también evitan atrapar el aire dentro de la tubería, y el reductor concéntrico elimina la contaminación acústica.

3. HombreProceso de fabricación del reductor de la tubería de acero

Existen procesos de fabricación versátiles para los reductores. Estos están hechos de tubos soldados con el material de relleno requerido. Sin embargo, las tuberías EFW y ERW no pueden usar el reductor. Para fabricar piezas forjadas, se utilizan diferentes tipos de métodos, incluidos los procesos de conformado en frío y en caliente. Incluye el "Método Outer Die".

4. OUteR Método Dia

Es el método más común para fabricar el reductor de tubos de acero. La tubería se corta y se presiona en el troquel exterior, mientras que un extremo de la tubería se comprime en el tamaño más pequeño. Este método es adecuado para la fabricación de reductores de tamaño pequeño y mediano.

5. Tipos de conexión de reductor de tubería

Gamas de diferentes tipos de conexión, el reductor de tubería podría clasificarse con reductor de soldadura de socket y reductor de soldadura a tope.

Socket Weld Reducer vs Butt Weld Reducer

Reductor de soldadura de socket también llamado inserto de soldadura de socket, tiene tres tipos 1, 2 y 3. las normas de fabricación cumplen con ASME B16.11.

La soldadura del zócalo resiste ½ de la fuerza de la soldadura a tope, así que se utiliza para los tubos de diámetro pequeño que poseen un diámetro de NPS 2 o menos. La soldadura a tope tiene buena resistencia, ya que es adecuada para tuberías de alta presión y temperatura.

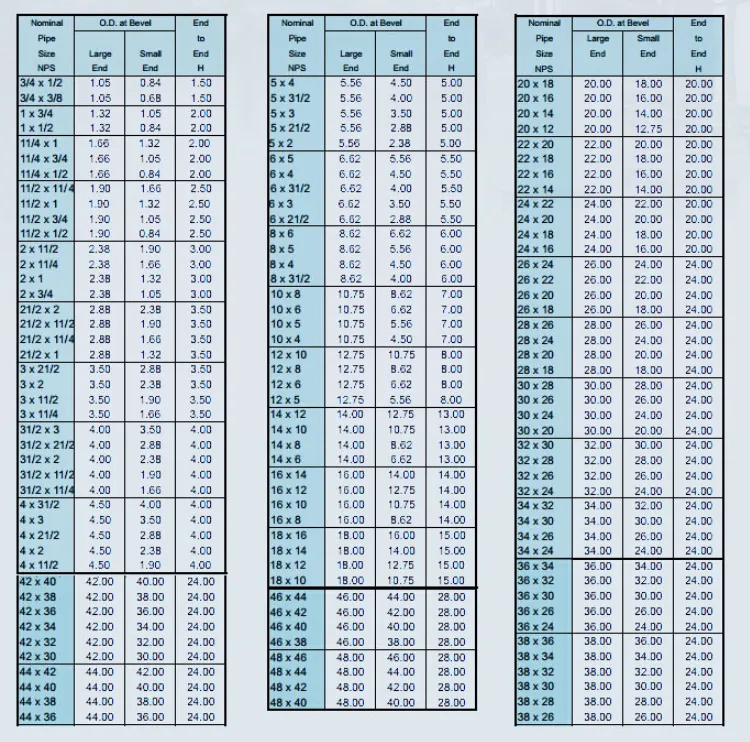

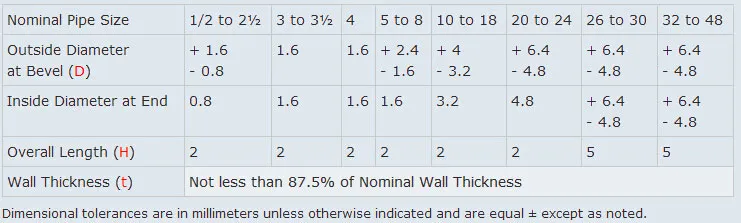

El reductor de soldadura a tope termina en planta o biselado, fabricado de acuerdo con ASME B16.9 y proceso de soldadura según ASME B16.25.

6. aplicaciones del reductor de tubería de acero

El uso de un reductor de acero se lleva a cabo en las fábricas de productos químicos y plantas de energía. Hace que el sistema de tuberías sea fiable y compacto. Salvaguarda el sistema de tuberías de cualquier tipo de impacto adverso o deformación térmica. Cuando está en el círculo de presión, evita cualquier tipo de fuga y es fácil de instalar. Los reductores revestidos del níquel o del cromo extienden la vida del producto, útil para las altas líneas del vapor, y previenen la corrosión.
