Tee

Tee de tubería, accesorios Tee

Un tee también se llama triplete, de tres vías y piezas "T" y se puede utilizar para combinar o dividir un flujo de fluido. Los más comunes son los tees con los mismos tamaños de entrada y salida, pero también están disponibles los tees "reductores". Significa que el uno o dos extremos son difieren en dimensión. Debido a thisdimension difieren, el hace que los accesorios de tee con la capacidad de controlar el volumen cuando requred.

Tee de tubería de acero tiene tres ramas que pueden cambiar la dirección del fluido. Tiene forma de T o en forma de Y, e incluye Tee Igual y Tee Reductor (Reducer Tee). La tee de acero es ampliamente utilizada en redes de tuberías para transportar líquidos y gases.

Tipos de tee de la tubería de acero:

Según diámetros de rama y funciones hay:

Igual Tee

Tee reductor (Tee reductor).

Según los tipos de conexión son:

Butt Weld Camiseta

Tee de la soldadura del zócalo

Tee roscado.

Según los tipos de material hay:

Tee de tubería de acero al carbono

Tee de acero de aleación

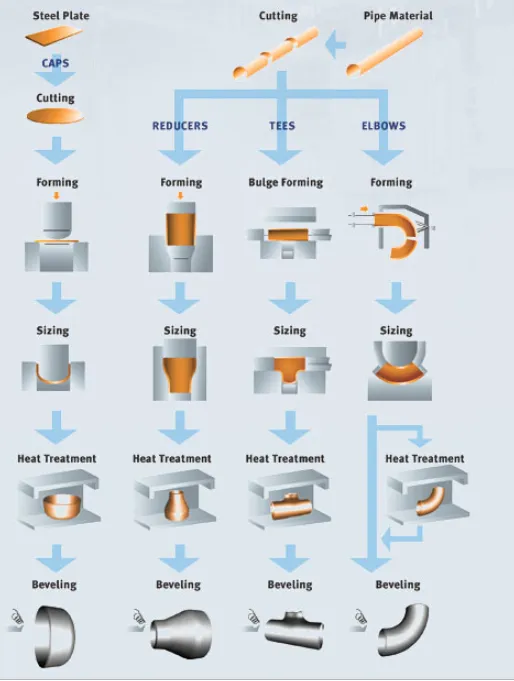

Proceso

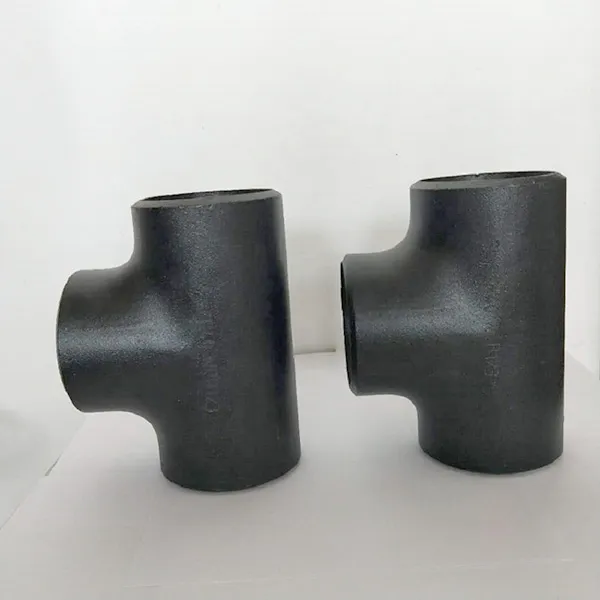

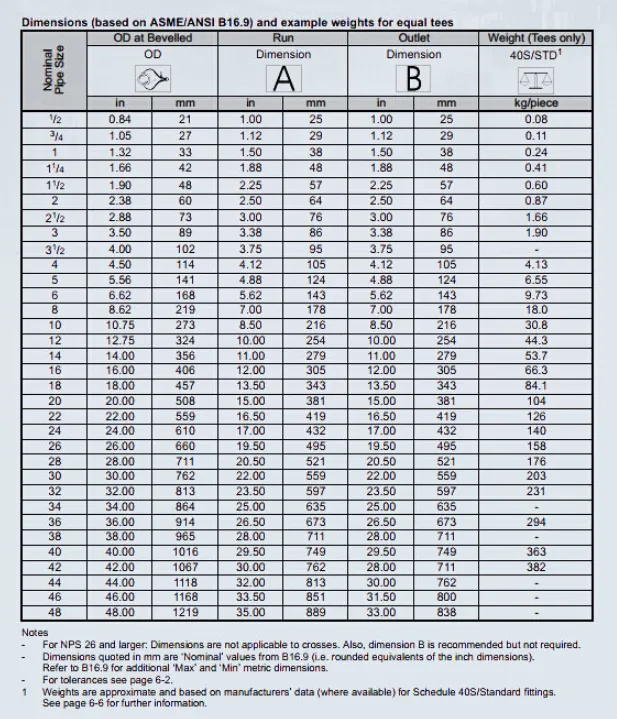

Tee igual de acero

Tee igual: Tres ramas de tee tienen los mismos diámetros. También se llama Straight Tee.

Tee igual de acero Descripción generalmente como abajo:

Por ejemplo: 6 ''Tee ASME B16.9 BW forjado

Estándar ASTM A234 GR. SMLS WPB

Espesor de pared Schedule STD

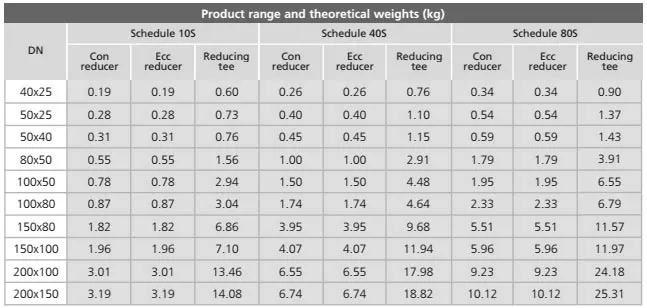

Tee reductor de acero (Tee reductor)

Tee reductor (Reducer Tee): el diámetro de la rama es más pequeño que el diámetro principal. La T reductora generalmente se describe como diámetros NPS en 4 ”x 4” x 3 ”, donde 4” es el diámetro de la tubería de la línea principal y 3 ”es la rama reductora.

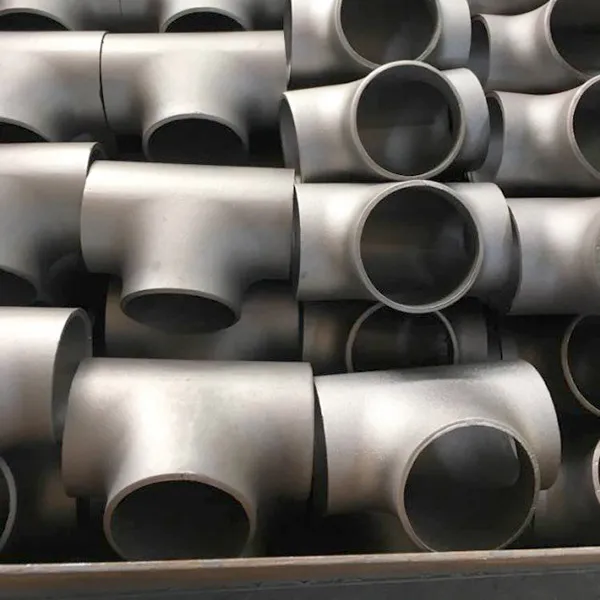

Butt Weld Camiseta

La camiseta de soldadura a tope es ampliamente utilizada en petróleo, farmacia aeroespacial, industria química, metalurgia, energía eléctrica, industria militar, soporte de ingeniería y otras tuberías industriales.

Los extremos en llano o biselado, conectados por proceso de la soldadura a tope. Puede soportar una presión más alta que otros tipos. El tamaño de la tee de soldadura a tope debe especificarse en la tubería NPS (DN) y el grosor en el cronograma, donde el grosor de la tee de soldadura de socket o el grosor de la tee de rosca debe especificarse en el nivel de presión.

La tee de soldadura a tope se divide en tee sin costura estirada en frío y tee de soldadura de costura en el proceso de producción.

Tee de la soldadura del zócalo

La tee de soldadura de socket es un tipo de conexión de tubería de alta presión. Al igual que los otros accesorios, tiene un área trapezoidal donde la tubería puede insertarse en la rama en T y soldarse. Se utiliza comúnmente en sistemas de pequeño diámetro.

La tee de soldadura de socket se describe como NPS y clasificaciones de presión 3000 #, 6000 # y 9000 #, igual que la tee roscada.

Tee roscado

En el proceso de fabricación, la tee de tubería roscada tiene proceso de forjado y revestimiento. La forja se forma calentando la forja con lingotes o barras redondas, luego girando un torno para procesar hilos. Fundición significa que el lingote se funde y se vierte en el modelo en T después de que se enfría.

Basado en la forma de socket tee, el extremo de la rama puede roscarse a macho o hembra. Así que hay tee macho y tee hembra, que si el tubo con roscas NPT macho, entonces la camiseta será con roscas NPT hembra.

Las camisetas de tubería tienen tres aberturas femeninas en forma de T.

Hay tees de tubería recta que tienen las mismas aberturas de tamaño.

Las tes de tubería reductora tienen una abertura de diferente tamaño y dos aberturas del mismo tamaño.

Hay tees de tuberías sanitarias que se utilizan en las líneas de residuos. Este tipo de tees de tubería tienen una rama curvada que está diseñada para un tapón limpio. Se utilizan para evitar la obstrucción de residuos.

Una T de tubo de compresión utiliza accesorios de compresión en dos o más extremos.

Una T de tubo de ensayo tiene una abertura roscada. Esta abertura se utiliza junto con un tapón roscado para una abertura de limpieza en un tubo de drenaje.
