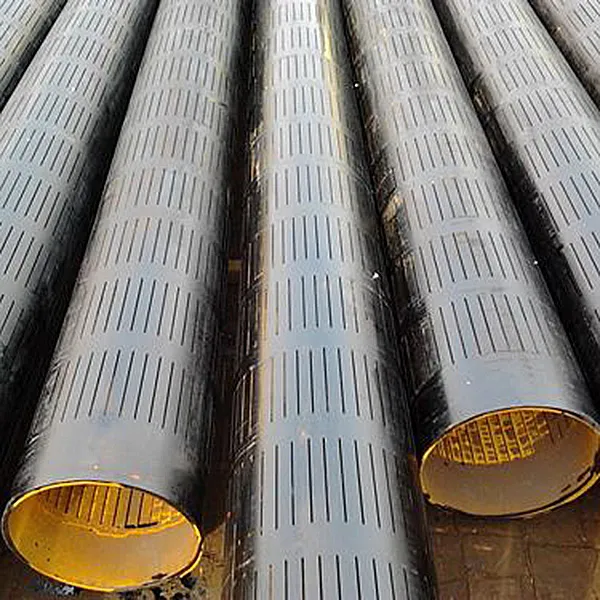

tubo ranurado

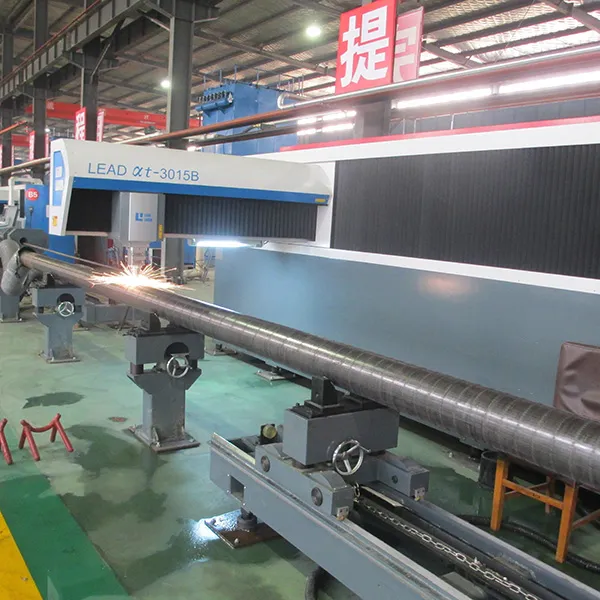

Los tubos de revestimiento ranurados que se utilizan en la exploración petrolera pueden prevenir el 99% de la arena, disminuir el 80% del mantenimiento pesado de los pozos petroleros, así como aumentar la resistencia del pozo petrolero, la integralidad y la estabilidad para mantener la arena alejada.Mientras tanto, la tecnología de incisión láser puede hacer que la ranura sea suave y precisa.La estructura de la tubería de revestimiento ranurada es una muestra, pero funciona de manera muy eficiente.

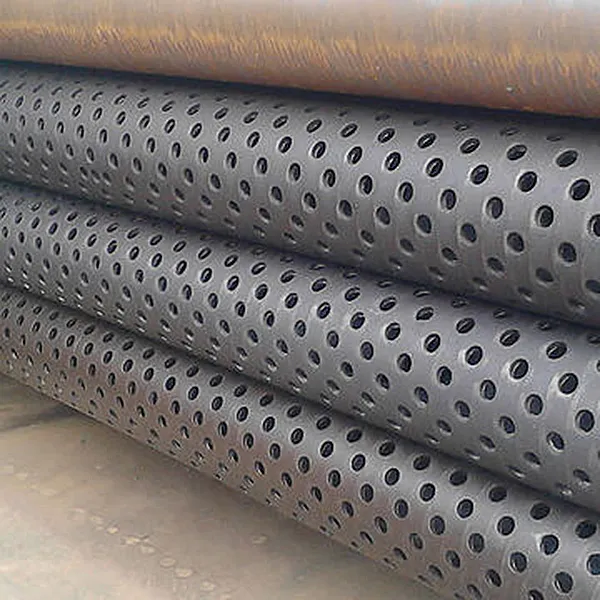

El procesamiento de tubos ranurados se realiza en cuerpos de acero de alta resistencia con métodos de trabajo en frío o en caliente, cortando cientos de miles de grietas longitudinales, grietas comúnmente utilizadas para especificaciones: ancho de costura 0,15 3 mm, incluso más ancho, longitud del espacio 50-200 mm. Sección transversal Los tipos son: rectangular, en forma de escalera, específico y varios, también tiene una pantalla de ranura circular, las especificaciones de diámetro de apertura varían de 5 a 20 mm en metros. La calidad del corte de la costura del orificio del tubo de tamiz ranurado depende principalmente de la precisión del ancho de la costura, la cruz del orificio. el grado de limpieza de la forma de la sección, la suavidad del borde de la costura del orificio y el grado de resistencia a la corrosión de la costura del orificio.

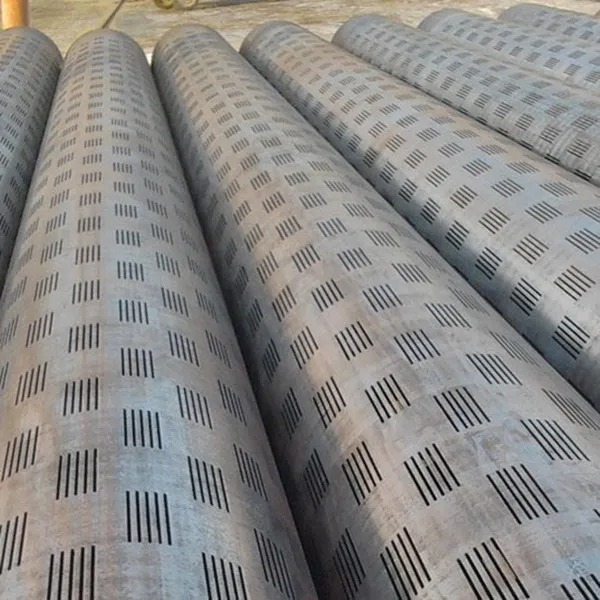

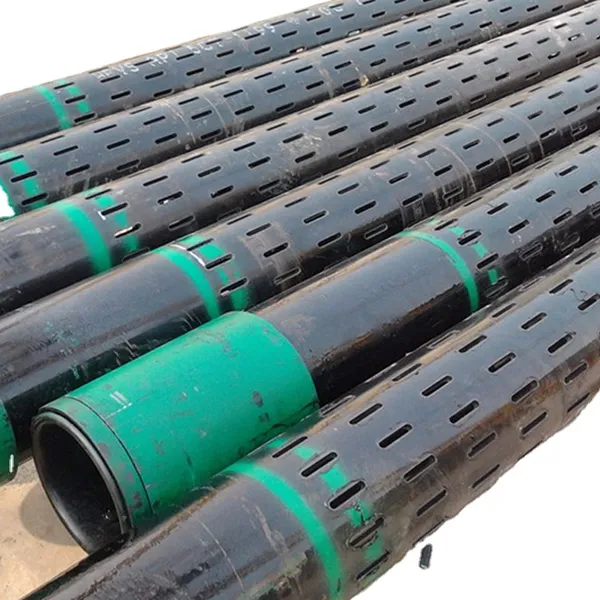

Ranuras rectas–Se cortan ranuras de igual ancho a través de la pared de la tubería, tanto en el interior como en el exterior.Especificadas donde los puentes de granos de arena en la ranura no son de gran importancia, las ranuras rectas son más resistentes al desgaste que las ranuras trapezoidales con costura y son menos costosas de producir.Las aplicaciones comunes de las ranuras de corte recto son para producción en frío y pozos horizontales CBM, además de pozos inyectores SAGD.
Ranuras Keystone cosidas–-están fresados más anchos en el interior de la tubería y son autolimpiantes para ayudar a evitar obstrucciones.Estrechos en la superficie del revestimiento y cada vez más anchos en el interior, permiten que la arena que ingresa pase fácilmente a través de las ranuras sin obstruirse.
| Tubería de revestimiento API | ID | Longitud | Longitud de la ranura | Ranura No. | Ancho de ranura | Ranura | Filtro válido | Máx. | ||
| Especificaciones mm | Espesor | Por peso | ||||||||
| 60.32 | 5 | 6.84 | 50.3 | 3 | 80 | 200 | 0.3 | ±50 | 48 | 512.54 |
| 73.02 | 5.5 | 9.15 | 62 | 240 | 57,6 | 688,55 | ||||
| 88,9 | 6.5 | 13.22 | 75,9 | 280 | 67,2 | 995.1 | ||||
| 101.6 | 6.5 | 15.22 | 88,6 | 300 | 72 | 1151.2 | ||||
| 114.3 | 7 | 18.47 | 100.3 | 10 | 320 | 76,8 | 1400.4 | |||
| 127 | 7,52 | 22.13 | 112 | 340 | 81,6 | 1673,8 | ||||
| 139,7 | 7,72 | 25.11 | 124,3 | 360 | 86,4 | 1900.2 | ||||
| 9.17 | 29,48 | 121,4 | 360 | 86,4 | 2232.4 | |||||
| 168,3 | 8.94 | 35.09 | 150,4 | 400 | 96 | 2672.95 | ||||
| 177,8 | 8.05 | 33,68 | 161,7 | 440 | 105,6 | 2559.2 | ||||
| 9.19 | 38.19 | 159,4 | 440 | 105,6 | 2940.7 | |||||
| Dimensión del tubo de protección (pulg.) | diámetro exterior (mm) | Espesor de pared (mm) | DI (mm) | Número de puntada de cada círculo. | Ancho de ranura (mm) | Longitud de la ranura (mm) | Longitud (mm) |
| 2-3/8″ | 60.3 | 4.83 | 50,64 | 12~18 | 0,2 ~ 0,8 | 45~100 | 1000~12000 |
| 2-7/8″ | 73 | 5.51 | 61,98 | 20~24 | 45~100 | ||
| 3-1/2″ | 88,9 | 6.45 | 76 | 24~28 | 45~100 | ||
| 4″ | 101.6 | 6.65 | 88,29 | 24~30 | 45~100 | ||
| 4-1/2″ | 114.3 | 5.69 | 102,92 | 24~30 | 45~100 | ||
| 6.35 | 101.6 | 45~100 | |||||
| 7.37 | 99,57 | 45~100 | |||||
| 8.56 | 97,18 | 45~100 | |||||
| 5″ | 127 | 5.59 | 115,82 | 28~36 | 0,25~0,8 | 45~100 | |
| 6.43 | 114.15 | 45~100 | |||||
| 7,52 | 111,96 | 45~100 | |||||
| 9.19 | 108,61 | 45~100 | |||||
| 5-1/2″ | 139,7 | 6.2 | 127,3 | 30~38 | 45~100 | ||
| 6,99 | 125,73 | 45~100 | |||||
| 7,72 | 124,26 | 45~100 | |||||
| 9.17 | 121,36 | 45~100 | |||||
| 10.54 | 118,62 | 45~100 | |||||
| 7″ | 177,8 | 6.91 | 163,98 | 36~50 | 45~100 | ||
| 8.05 | 161,7 | 45~100 | |||||
| 9.19 | 159,41 | 45~100 | |||||
| 10.36 | 157.07 | 45~100 |
1. Nuestra tubería perforada utiliza carcasa y tubos J55/K55/N80 de estándar API, con alta resistencia general, no tan fácil de deformar.
2. El borde de la ranura es vertical, liso, sin rebabas y la ranura es uniforme.
3. La tubería perforada es adecuada para pozos arenosos con un diámetro de arena superior a 0,3 mm.

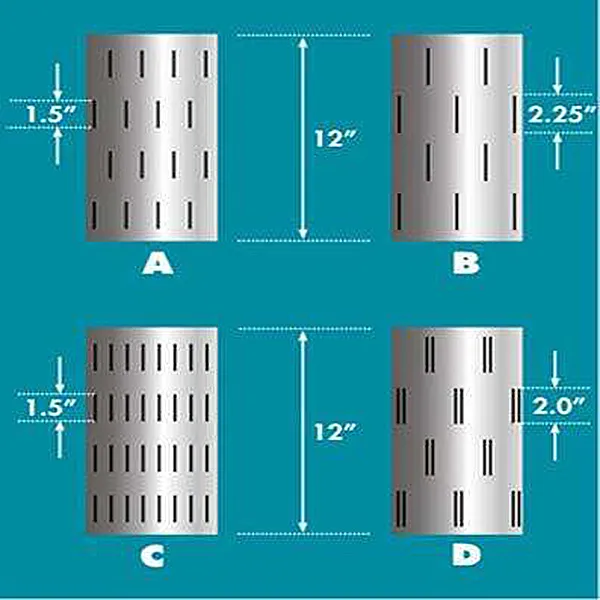

4. La ranura puede ser longitudinal y transversal, la sección de la ranura puede ser de tipo paralelo y trapezoidal, con una amplia zona abierta.
5. El tubo de criba ranurado tiene un diámetro interior grande.
Especificación API 5CT–Especificación 5CT/ISO 11960, Especificación para revestimientos y tuberías, octava edición, Industrias del petróleo y del gas natural. Tuberías de acero para uso como revestimiento o tubería para pozos.
| Estándar | Calificación | Composiciones químicas（％） | |||||||||
| ESPECIFICACIÓN API 5CT | J55 | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V |
| K55 | 0,34~0,39 | 0,20~0,35 | 1,25～1,50 | ≤0,020 | ≤0,015 | ≤0,15 | ≤0,20 | ≤0,20 | / | / | |
| N80 | 0,34~0,38 | 0,20~0,35 | 1,45～1,70 | ≤0,020 | ≤0,015 | ≤0,15 | / | / | / | 0,11~0,16 | |
| L80 | 0,15~0,22 | ≤1,00 | 0,25～1,00 | ≤0,020 | ≤0,010 | 12,0~14,0 | ≤0,20 | ≤0,20 | / | / | |
| P110 | 0,26～0,395 | 0,17~0,37 | 0,40~0,70 | ≤0,020 | ≤0,010 | 0,80～1,10 | ≤0,20 | ≤0,20 | 0,15~0,25 | ≤0,08 | |
Propiedades mecánicas
| Calificación | Tipo | Alargamiento total bajo carga (%) | Límite elástico (mín.) | Límite elástico (máx.) | Resistencia a la tracción mín. Mpa | Dureza máxima (HRC) | Dureza máxima (HBW) |
| J55 | - | 0,5 | 379 | 552 | 517 | - | - |
| K55 | - | 0,5 | 379 | 552 | 655 | - | - |
| N80 | 1 | 0,5 | 552 | 758 | 689 | - | - |
| N80 | Q | 0,5 | 552 | 758 | 689 | - | - |
| L80 | 1 | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 9Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 13Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| C90 | - | 0,5 | 621 | 724 | 689 | 25.4 | 255 |
| C95 | - | 0,5 | 655 | 758 | 724 | - | - |
| T95 | - | 0,5 | 655 | 758 | 724 | 25.4 | 255 |
| P110 | - | 0,6 | 758 | 965 | 862 | - | - |
| Q125 | Todo | 0,65 | 862 | 1034 | 931 | - | - |
Individual con bolsa de burbujas y luego en estuche de madera (certificado de fumigación).Cada caso está claramente marcado con:
1. Nombre y marca de identificación del fabricante: marca HuaDong
2. Número de lote
3. Fecha del fabricante
4. Materiales
5. Temperatura de aplicación y calentamiento segura
