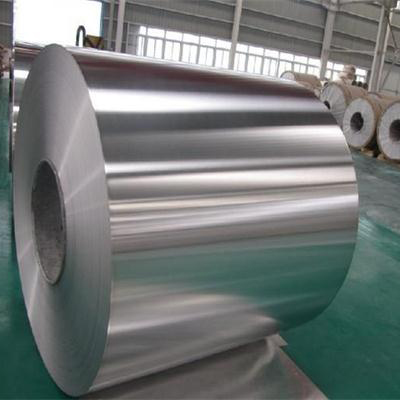

ខ្សែអាលុយមីញ៉ូ 3003
បន្ទះអាលុយមីញ៉ូម 3003 ជារបស់ប្រភេទយ៉ាន់ស្ព័រ AL-Mn ដែលមានប្រហែល 10% ខ្លាំងជាងយ៉ាន់ស្ព័រ 1100។ សន្លឹកអាលុយមីញ៉ូម 3003 មិនអាចព្យាបាលកំដៅបានទេ ដូច្នេះលក្ខណៈសម្បត្តិមេកានិកត្រូវបានកែលម្អដោយដំណើរការត្រជាក់៖ វាមានជ័រខ្ពស់ក្នុងស្ថានភាព annealed ល្អ ផ្លាស្ទិចនៅពេលរឹងពាក់កណ្តាលត្រជាក់ ខណៈពេលដែលប្លាស្ទិកទាបកំឡុងពេលរឹងត្រជាក់។វាមានភាពធន់ទ្រាំនឹងការ corrosion ល្អ weldability ល្អ ប៉ុន្តែម៉ាស៊ីនខ្សោយ។វាត្រូវបានប្រើជាចម្បងលើផ្នែកផ្ទុកទាប ដែលធ្វើការក្នុងអង្គធាតុរាវ ឬឧស្ម័ន ហើយទាមទារឱ្យមានទម្រង់ និងលទ្ធភាពនៃការផ្សារភ្ជាប់ខ្ពស់ ដូចជាធុងប្រេង ប្រេងសាំង ឬបំពង់រំអិល ធុងរាវ និងផ្នែកផ្ទុកទាបផ្សេងទៀតដែលធ្វើឡើងដោយគំនូរជ្រៅ។កំណាត់ខ្សែត្រូវបានប្រើដើម្បីធ្វើ rivets ។
កម្មវិធី៖
ជាមួយនឹងលក្ខណៈសម្បត្តិការពារច្រែះដ៏ល្អឥតខ្ចោះ បន្ទះអាលុយមីញ៉ូម 3003 ស័ក្តិសមក្នុងការប្រើក្នុងបរិយាកាសសើម ដូចជាទូទឹកកក ឬបំពង់ម៉ាស៊ីនត្រជាក់ ផ្នែកមេកានិច ឬការវេចខ្ចប់ខាងក្រៅ។
ខ្សែអាលុយមីញ៉ូ 3003 ក៏ត្រូវបានអនុវត្តយ៉ាងទូលំទូលាយចំពោះកប៉ាល់/នាវា យានជំនិះ យានយន្ត និងឧបករណ៍ភ្ជាប់ឧបករណ៍ភ្ជាប់ នាវាសម្ពាធធន់នឹងភ្លើង ឧបករណ៍ទូរទឹកកក ប៉មទូរទស្សន៍ ឧបករណ៍ខួង មធ្យោបាយដឹកជញ្ជូន និងទំនាក់ទំនង ធាតុមីស៊ីល ពាសដែក ចានជាដើម។
ការសម្តែង:
1) ធន់នឹងច្រេះល្អ និងកម្លាំងមធ្យម។
2) weldability ដ៏ល្អឥតខ្ចោះ ទម្រង់ និងម៉ាស៊ីន។
| ឈ្មោះផលិតផល | លេខអាល់ឡូយ | សីតុណ្ហភាព | កម្រាស់ (MM) | ទទឹង (MM) | ប្រវែង (MM) | កម្មវិធី |
| 3003 ខ្សែអាលុយមីញ៉ូម | ៣០០៣ | O,H12,H14,H16H18,H19,H22,H24,H26,H28,H32,H34 H36, H38 | 0.2-7.0 | 20-2200 | ៦០០-៦០០០ | មួកដប មួកដបភេសជ្ជៈ មួកគ្រឿងសំអាង និងដូច្នេះនៅលើ |
លក្ខណៈសម្បត្តិមេកានិច
តម្រូវការទ្រព្យសម្បត្តិមេកានិចសម្រាប់ផលិតផល annealed (O temper) ដូចដែលបានបញ្ជាក់នៅក្នុង ASTM B209 និង ASME SB209
| កម្រាស់ (អ៊ីញ) | កម្លាំងទិន្នផលអប្បបរមា(ksi) | កម្លាំង tensile (ksi) | ការពន្លូត (%) នាទី | កត្តាអង្កត់ផ្ចិតពត់, N | |
| នាទី | អតិបរមា។ | ||||
| 0.006 - 0.019 | ៥.០ | ១៤.០ | ១៩.០ | 14 | 0 |
| 0.008 - 0.012 | ៥.០ | ១៤.០ | ១៩.០ | 18 | 0 |
| 0.013 - 0.031 | ៥.០ | ១៤.០ | ១៩.០ | 20 | 0 |
| 0.032 - 0.050 | ៥.០ | ១៤.០ | ១៩.០ | 23 | 0 |
| 0.051 - 0.249 | ៥.០ | ១៤.០ | ១៩.០ | 25 | 0 |
| 0.250 - 3.00 | ៥.០ | ១៤.០ | ១៩.០ | 23 | - |
តម្រូវការទ្រព្យសម្បត្តិមេកានិចសម្រាប់កំដៅ H12 រឹង (¼ រឹង) ដូចដែលបានបញ្ជាក់នៅក្នុង ASTM B209 និង ASME SB209
| កម្រាស់ (អ៊ីញ) | កម្លាំងទិន្នផលអប្បបរមា(ksi) | កម្លាំង tensile (ksi) | ការពន្លូត (%) នាទី | កត្តាអង្កត់ផ្ចិតពត់, N | |
| នាទី | អតិបរមា។ | ||||
| 0.017 - 0.019 | 12.0 | ១៧.០ | ២៣.០ | 3 | 0 |
| 0.020 - 0.031 | 12.0 | ១៧.០ | ២៣.០ | 4 | 0 |
| 0.032 - 0.050 | 12.0 | ១៧.០ | ២៣.០ | 5 | 0 |
| 0.051 - 0.113 | 12.0 | ១៧.០ | ២៣.០ | 6 | 0 |
| 0.114 - 0.161 | 12.0 | ១៧.០ | ២៣.០ | 7 | 0 |
| 0.162 - 0.249 | 12.0 | ១៧.០ | ២៣.០ | 8 | 0 |
| 0.250 - 0.499 | 12.0 | ១៧.០ | ២៣.០ | 9 | - |
| 0.500 - 2.000 រូប | 12.0 | ១៧.០ | ២៣.០ | 10 | - |
តម្រូវការទ្រព្យសម្បត្តិមេកានិចសម្រាប់កំដៅ H14 រឹង (½រឹង) ដូចដែលបានបញ្ជាក់នៅក្នុង ASTM B209 និង ASME SB209
| កម្រាស់ (អ៊ីញ) | កម្លាំងទិន្នផលអប្បបរមា(ksi) | កម្លាំង tensile (ksi) | ការពន្លូត (%) នាទី | កត្តាអង្កត់ផ្ចិតពត់, N | |
| នាទី | អតិបរមា។ | ||||
| 0.009 - 0.012 | ១៧.០ | 20.0 | ២៦.០ | 1 | 0 |
| 0.013 - 0.019 | ១៧.០ | 20.0 | ២៦.០ | 2 | 0 |
| 0.020 - 0.031 | ១៧.០ | 20.0 | ២៦.០ | 3 | 0 |
| 0.032 - 0.050 | ១៧.០ | 20.0 | ២៦.០ | 4 | 0 |
| 0.051 - 0.113 | ១៧.០ | 20.0 | ២៦.០ | 5 | 0 |
| 0.114 - 0.161 | ១៧.០ | 20.0 | ២៦.០ | 6 | 2 |
| 0.162 - 0.249 | ១៧.០ | 20.0 | ២៦.០ | 7 | 2 |
| 0.250 - 0.499 | ១៧.០ | 20.0 | ២៦.០ | 8 | - |
| 0.500 - 1.000 | ១៧.០ | 20.0 | ២៦.០ | 10 | - |
លក្ខណៈសម្បត្តិរូបវន្ត
លក្ខណៈសម្បត្តិរូបវន្តសម្រាប់ Alloy 3003
| ទ្រព្យសម្បត្តិ | ទិន្នន័យ 3003 |
| ដង់ស៊ីតេ, ផោន / ក្នុង 3 | 0.099 |
| ម៉ូឌុលនៃការបត់បែន, psi | 10.0 x 106 |
| មេគុណនៃការពង្រីកកំដៅ, 68-212˚F, /˚F | 12.9 x 10-6 |
| ចរន្តកំដៅ Btu/ft hr ˚F | ១១២ |
| កំដៅជាក់លាក់ Btu/lb ˚F | ០.២១៣ |
| ភាពធន់នឹងអគ្គីសនី មីក្រូអូម អ៊ីន | ១.៣៧៤ |
ដែនកំណត់នៃសមាសធាតុគីមី (%)
| Si | Fe | Cu | Mn | Mg | Cr | Ni | Zn | Ti | ផ្សេងៗ | សរុប | សរុប |
| ០.៦ | ០.៧ | 0.05 - 0.2 | 1.0 - 1.50 | - | - | - | ០.១ | - | 0.05 | 0.15 | នៅសល់
|
សមាសធាតុគីមីគឺអតិបរមាភាគរយ លុះត្រាតែបង្ហាញជាជួរ ឬអប្បបរមា។
ប្រភព៖ ស្តង់ដារ និងទិន្នន័យអាលុយមីញ៉ូម–សមាគមអាលុយមីញ៉ូម, Inc.
ព័ត៌មានដែលបង្ហាញជាមគ្គុទ្ទេសក៍សម្រាប់គោលបំណងជាឯកសារយោងតែប៉ុណ្ណោះ ហើយមិនមានបំណងប្រើប្រាស់សម្រាប់ការរចនាផលិតផល ឬកម្មវិធីឡើយ។
ASTMB209,EN573,EN485
ASTMB209- លក្ខណៈបច្ចេកទេសនេះគ្របដណ្តប់លើសន្លឹកអាលុយមីញ៉ូម និងអាលុយមីញ៉ូមអាលុយមីញ៉ូម សន្លឹកស្ពាន់ និងចាននៅក្នុងយ៉ាន់ស្ព័រផ្សេងៗ។
BS EN 573-ការបញ្ជាក់នេះគ្របដណ្តប់លើលោហធាតុអាលុយមីញ៉ូម និងអាលុយមីញ៉ូម - សមាសភាពគីមី និងទម្រង់នៃផលិតផល។
BS EN 485- ការបញ្ជាក់នេះកំណត់ពីលក្ខណៈសម្បត្តិមេកានិចនៃអាលុយមីញ៉ូមដែលធ្វើពីអាលុយមីញ៉ូម និងបន្ទះអាលុយមីញ៉ូមដែលធ្វើពីលោហធាតុ បន្ទះ និងបន្ទះសម្រាប់កម្មវិធីវិស្វកម្មទូទៅ។
ព័ត៌មានលម្អិតអំពីការវេចខ្ចប់៖ កញ្ចប់នាំចេញស្តង់ដារ។
សន្លឹកអាលុយមីញ៉ូនៃការវេចខ្ចប់បំពេញតាមស្តង់ដារនាំចេញ។ខ្សែភាពយន្តផ្លាស្ទិច និងក្រដាសពណ៌ត្នោតអាចត្រូវបានគ្របដណ្ដប់តាមតម្រូវការរបស់អតិថិជន។ករណីឈើ ឬបន្ទះឈើត្រូវបានអនុម័តដើម្បីការពារផលិតផលពីការខូចខាតក្នុងអំឡុងពេលដឹកជញ្ជូន។
| ការវេចខ្ចប់៖ នាំចេញឈើក្រញូង ក្រដាសសិប្បកម្ម ភ្នាក់ងារប្រឆាំងនឹងការឡើងក្រហម។ |
| ទំហំធុងខាងក្នុងមានដូចខាងក្រោម៖ |
| 20ft GP: 5.8m(ប្រវែង) x 2.13m(ទទឹង) x 2.18m(ខ្ពស់) ប្រហែល 24-26CBM,23MTS |
| 40ft GP: 11.8m(ប្រវែង) x 2.13m(ទទឹង) x 2.18m(ខ្ពស់) ប្រហែល 54CBM,27MTS |
| 40ft HG: 11.8m(ប្រវែង) x 2.13m(ទទឹង) x 2.72m(ខ្ពស់) ប្រហែល 68CBM,27MTS |
