ٽيوبنگ ۽ Casing جوڙڻ

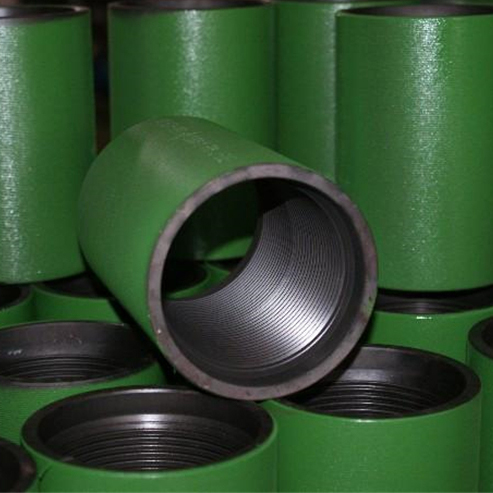

Casing Coupling هڪ ننڍو پائپ آهي جيڪو ٻن ڪيسنگ پائپن کي ڳنڍڻ ۾ لاڳو ڪيو ويندو آهي جنهن ۾ ڌاڙا هوندا آهن.پائپ ملائڻ ۾ اندروني ڌاڙا ٺهيل آهن ته جيئن ڊگهن جوڑوں جي خارجي ڌاڳي سان ملن.ڪيسنگ پائپن جا ٻه جوڙا ڪيسنگ ڪپلنگ جي سامهون واري سرن ۾ ڇڪيل آهن.انهن جي طاقت جي ذريعي عام طور تي اسٽيل جي ساڳي گريڊ جي casing جي طور تي ڪري سگهجي ٿو.سڀ casing couplings جديد ايڊيشن جي API 5CT وضاحتن جي مطابق ٺاهيا ويا آهن.
Casing Couplings جا خاصيتون:
♦ Casing couplings جو مواد H40، J55، K55، M65، N80-1، N80Q، L80، C95، T95 ۽ P110 گريڊ اسٽيل اعلي معيار ۽ سٺي ڪارڪردگي سان؛
♦ ٻاهرين قطر جي حد 127mm کان 365.12 ملي ميٽر تائين؛
♦ Casing couplings ٿريڊ جي نمونن ۾ ننڍو گول ڌاڳو، ڊگھو گول ڌاڳو ۽ Buttress Thread شامل آهن.
ٽيوبنگ ڪپلنگ هڪ قسم جو سوراخ ڪرڻ وارو اوزار آهي جيڪو آئل فيلڊ ۾ موجود آهي.ٽيوبنگ ڪپلنگ خاص طور تي تيل جي پائپ کي ڳنڍڻ ۾ استعمال ٿيندا آهن.هن قسم جي پائپ ملائڻ واري مسئلي کي هٿي ڏني وئي آهي ته موجوده جوڙيندڙ دٻاء جي ڪنسنٽريشن جي ڪري ڀڃڻ لڳن ٿا.تيل جو پائپ ختم ٿئي ٿو ۽ نلڪن جي اندرين ڀت کي ڌاڙن سان ڳنڍيل آهي.۽ تيل جي پائپن ۽ نلڪن جي ڪپلنگ جي پڇاڙيءَ ۾ ساڳي قسم جا ڌاڙا آهن.هن قسم جي ڪنيڪشن لاءِ ٽوڙڻ آسان ناهي ۽ ڪنيڪشن جو اثر سٺو آهي.ٽيوبنگ ملائڻ کي مؤثر طريقي سان آئل ويل اسٽرنگ ڊراپ آئوٽ حادثي کان بچائي سگھي ٿو.
ٽيوبنگ جوڙڻ جا خاصيتون:
♦ ٽيوبنگ ڪپلنگ جو مواد H40، J55، N80-1، N80Q، L80، C90، T95 ۽ P110 گريڊ اسٽيل آهي اعلي معيار ۽ سٺي ڪارڪردگي سان؛
♦ اهو بنيادي طور تي ٻه تيل پائپ ڳنڍڻ لاء استعمال ڪيو ويندو آهي؛
♦ ٽيوبنگ ملائڻ واري سلسلي جي نمونن ۾ شامل آهن غير اپٽٽ ٿريڊ ۽ اپسٽ ٿريڊ؛
♦ ٽيوبنگ ملائڻ جو ٻاهرين قطر 55.88 ملي ميٽر کان 141.3 ملي ميٽر تائين آهي.
API ٽيوبنگ جوڙڻ
| تفصيل | |
| ماپ (پائپ او ڊي) (ان ۾) | 1.900، 2-3/8، 2-7/8، 3-1/2، 4، 4-1/2 |
| ناراضگي | غير پريشان خارجي پريشاني |
| گريڊ | J-55, C-75, L-80, N-80, C-95, P-110 |
| اختيار | اليڪٽررو-زنڪ پليٽ ٿيل فاسفورس ٿيل |
API Casing Coupling
| تفصيل | |
| ماپ (پائپ او ڊي) (ان ۾) | 4-1/2، 5، 5-1/2، 6-5/8، 7، 7-5/8، 8-5/8، 9-5/8، 10-3/4، 11-3/ 4، 13-3/8، 16، 18-5/8، 20 |
| ٿلهو ڪرڻ | شارٽ گول ٿريڊ ڪيسنگ (STC) ڊگھي گول ٿريڊ ڪيسنگ (LC) بٽرس ٿريڊ ڪيسنگ (BC) |
| گريڊ | H-40, J-55, K-55, C-75, L-80, N-80, C-95, AS-95, P-110, L80-13CR |
| API ٽيوبنگ جوڙڻ | ||||
| وضاحت ۽ سائيز | سلسلي جو قسم | او ڊي * ايل | وزن | |
| (mm) | (ڪلو) | |||
| نلڪن جو ميلاپ | 1.05 | NUE | 33.35*80.96 | 0.23 |
| 1.05 | EUE | 42.16*82.55 | 0.38 | |
| 1.315 | NUE | 42.16*82.55 | 0.38 | |
| 1.315 | EUE | 48.26*88.90 | 0.57 | |
| 1.66 | NUE | 52.17*88.90 | 0.59 | |
| 1.66 | EUE | 58.88*95.25 | 0.68 | |
| 1.9 | NUE | 55.88*95.25 | 0.56 | |
| 1.9 | EUE | 63.50*98.42 | 0.84 | |
| 2-3/8″ | NUE | 73.02*107.95 | 1.28 | |
| 2-3/8″ | EUE | 77.80*132.82 | 1.55 | |
| 2-7/8″ | NUE | 88.90*130.18 | 2.34 | |
| 2-7/8″ | EUE | 93.17*133.35 | 2.4 | |
| 3-1/2″ | NUE | 107.95*142.88 | 3.71 | |
| 3-1/2″ | EUE | 114.30*146.05 | 4.1 | |
| 4″ | NUE | 120.65*146.05 | 4.35 | |
| 4″ | EUE | 127.00*152.40 | 4.82 | |
| 4-1/2″ | NUE | 132.08*155.58 | 4.89 | |
| 4-1/2″ | EUE | 141.30*158.75 | 6.05 | |
| API Casing Coupling | ||||
| وضاحت ۽ سائيز | سلسلي جو قسم | او ڊي * ايل | وزن | |
| (mm) | (ڪلو) | |||
| ڳنڍي جوڙڻ | 4-1/2″ | ايس ٽي سي | 127.00*158.75 | 5.23 |
| 4-1/2″ | LTC | 127.00*177.80 | 4.15 | |
| 4-1/2″ | بي ٽي سي | 127.00*225.42 | 4.55 | |
| 5″ | ايس ٽي سي | 141.30*165.10 | 4.66 | |
| 5″ | LTC | 141.30*196.85 | 5.75 | |
| 5″ | بي ٽي سي | 141.30*231.78 | 5.85 | |
| 5-1/2″ | ايس ٽي سي | 153.67*171.45 | 5.23 | |
| 5-1/2″ | LTC | 153.67*203.20 | 6.42 | |
| 5-1/2″ | بي ٽي سي | 153.67*234.95 | 6.36 | |
| 6-5/8″ | ايس ٽي سي | 187.71*184.15 | 9.12 | |
| 6-5/8″ | LTC | 187.71*222.25 | 11.34 | |
| 6-5/8″ | بي ٽي سي | 187.71*244.48 | 11.01 | |
| 7″ | ايس ٽي سي | 194.46*184.15 | 8.39 | |
| 7″ | LTC | 194.46*228.60 | 10.83 | |
| 7″ | بي ٽي سي | 194.46*254.00 | 10.54 | |
| 7-5/8″ | ايس ٽي سي | 215.90*190.50 | 12.3 | |
| 7-5/8″ | LTC | 215.90*234.95 | 15.63 | |
| 7-5/8″ | بي ٽي سي | 215.90*263.52 | 15.82 | |
| 8-5/8″ | ايس ٽي سي | 244.48*196.85 | 16.23 | |
| 8-5/8″ | LTC | 244.48*254.00 | 21.67 | |
| 8-5/8″ | بي ٽي سي | 244.48*269.88 | 20.86 | |
| 9-5/8″ | ايس ٽي سي | 269.88*196.85 | 18.03 | |
| 9-5/8″ | LTC | 269.88*266.70 | 25.45 | |
| 9-5/8″ | بي ٽي سي | 269.88*269.88 | 23.16 | |
| 10-3/4″ | ايس ٽي سي | 298.45*203.20 | 20.78 | |
| 10-3/4″ | بي ٽي سي | 298.45*269.88 | 25.74 | |
| 11-3/4′ | ايس ٽي سي | 323.85*203.20 | 22.64 | |
| 11-3/4′ | بي ٽي سي | 323.85*269.88 | 28.03 | |
| 13-3/8″ | ايس ٽي سي | 365.12*203.20 | 25.66 | |
| 13-3/8″ | بي ٽي سي | 365.12*269.88 | 31.77 | |
| 16″ | ايس ٽي سي | 431.80*228.6 | 34.91 | |
| 16″ | بي ٽي سي | 431.80*269.88 | 40.28 | |
| 18-5/8″ | ايس ٽي سي | 508.00*228.60 | 51.01 | |
| 18-5/8″ | بي ٽي سي | 508.00*269.88 | 62.68 | |
| 20″ | ايس ٽي سي | 533.40*228.6 | 43.42 | |
| 20″ | LTC | 533.4*292.10 | 57.04 | |
| 20″ | بي ٽي سي | 533.40*269.88 | 50.1 | |
قابل اطلاق معيار:
جسم لاء API 5CT مواد؛
API 5B API سلسلي لاءِ؛
پريميئم ٿريڊ في لائسنس ڏيندڙ وضاحتون
مکيه ٽيڪنيڪل معيار
| ملائڻ | سائيز ۾ | وڌ.او ڊي ۾ (ايم ايم) | منٽ ڊگھائي (ايم ايم) | گريڊ | ||
| NU | EU | NU | EU | |||
| 23/8 | 2.875 (73.03) | 3.063 (77.80) | 41/4(107.95) | 47/8(123.83) | جي 55 N80 | |
|
| 27/8 | 3.500 (88.90) | 3.668 (93.20) | 51/8(130.18) | 51/4(133.35) | |
|
| 31/2 | 4.250 (108.00) | 4.500 (114.30) | 55/8(142.88) | 53/4(146.05) | |
| ڪراسورس | J55,N80,L80 سڀني قسمن جا ڪراس اوور، ڪنيڪشن ۽ گريڊ جا ذيلي ڪپلنگ J55، N80 ۽ L80 | |||||

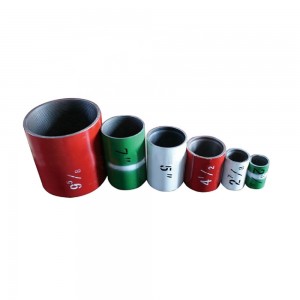

ملائڻ واري پائپ جي گريڊ جي سڃاڻپ رنگ جي رنگ سان
API 5CT معيارن جي مطابق، آئل ڪيسنگ ۽ ٽيوبنگ ڪپلنگ کي ھڪ ھڪ ڪري رنگ ڪيو وڃي ته جيئن اسٽيل جي مختلف گريڊن ۾ فرق ٿئي.آئل ڪيسنگ ۽ ٽيوبنگ جو رنگ ليبل ڪنهن به آخر ۾ اسپري ڪيو وڃي≥600mm، ۽ رنگ سڄي ٻاهرئين مٿاڇري تي رنگ ڪيو وڃي، ۽ پوء رنگ جي انگوزي کي اسپري ڪيو وڃي.
| ملائڻ رنگ ڪوڊ | |||||
| گريڊ | درجي جو قسم | ملائڻ لاءِ رنگ | پيداوار لاء بينڊ جو تعداد ۽ رنگ | تصوير | |
| سڄڻ جوڙڻ | بينڊ | ||||
| ايڇ 40 | ڪو به | ساڳيو پائپ لاء | ٺاهيندڙ جي اختيار تي ڪو به / ڪارو بينڊ ناهي |  | |
| J55 ٽيوبنگ | روشن سائو | ڪو به | ھڪڙو روشن سائو |  | |
| جي 55 ڪيسنگ | روشن سائو | هڪ اڇو | ھڪڙو روشن سائو |  | |
| ڪي 55 | روشن سائو | ڪو به | ٻه روشن سائو |  | |
| M65 | M65Pipe L80Type 1Couplings استعمال ڪري ٿو | ھڪڙو روشن سائو ھڪڙو نيرو |  | ||
| N80 | 1 | ڳاڙهو | ڪو به | هڪ لال |  |
| N80 | Q | ڳاڙهو | ھڪڙو سائو | ھڪڙو ريڊ ھڪڙو روشن سائو |  |
| R95 | ناسي | ڪو به | هڪ براون |  | |
| L80 | 1 | ڳاڙهو | هڪ براون | هڪ ڳاڙهو ڳاڙهو |  |
| L80 | 9 ڪروڙ | ڪو به | ٻه زرد | هڪ ڳاڙهو، هڪ ڳاڙهو، ٻه پيلو |  |
| L80 | 13 ڪروڙ | ڪو به | ھڪڙو پيلو | ھڪڙو ڳاڙهو، ھڪڙو ناسي، ھڪڙو پيلو |  |
| سي 90 | 1 | واڱڻائي | ڪو به | هڪ جامني |  |
| T95 | 1 | چاندي | ڪو به | هڪ چاندي |  |
| سي 110 | اڇو | ٻه برائون | هڪ اڇو، ٻه اڇو |  | |
| ص110 | اڇو | ڪو به | هڪ اڇو |  | |
| سوال 125 | نارنگي | ڪو به | ھڪڙو نارنگي |  | |
