Coleiras broca

Palavras chaves:Broca colar, espiral broca colar, colar broca não-magnético, aço broca colar

Padrão:API ESPECULA 7-1

Grau De Aço:4145H AISI

Tamanhos:3 1/8 ”-11”

Tipo conectado:NC, SE, REG

Comprimento:30 - 31 pés ± 6 pés.

Tipo de projeto:(1) Planície;(2) Com um recesso do elevador; (3) Com um recesso do elevador e deslizamentos de energia; (4) Espiral e uma ampla gama de misturas de tipo.

Talvez você gostaria de entrar em contato conosco via email. Por favor, clique no link abaixo para nos enviar um emailinfo@shinestar-steel.com

Obtenha um Orçamento

Deixe suas informações de requisição

Detalhes do produto
Spcifications
Normas

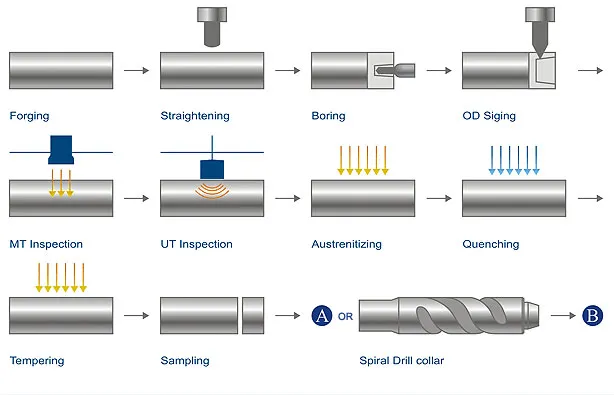

Processo
Perguntas Frequentes

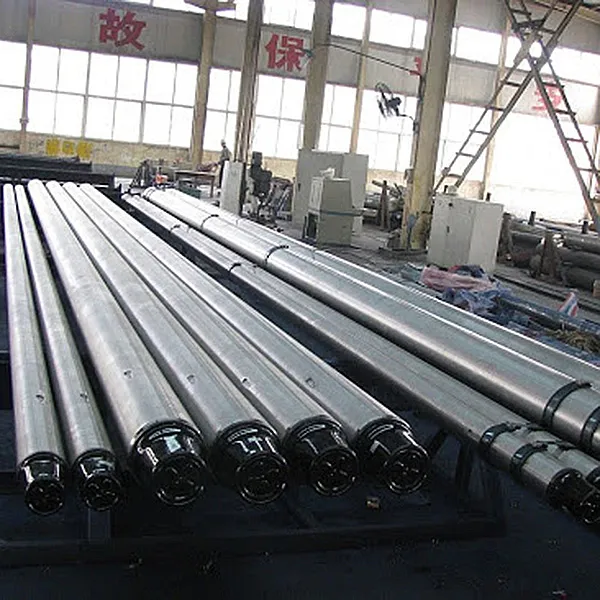

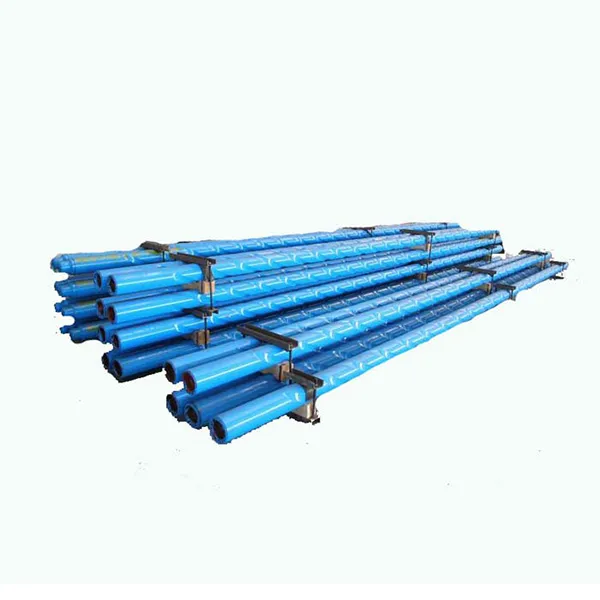

Os colares de perfuração são ferramentas integrais extra-pesadas usadas para concentrar o peso na broca, de modo a produzir força suficiente para que a broca quebre a rocha eficientemente durante a perfuração. Eles são feitos de aço modificado AISI 4145H e são conectados entre tubos de perfuração e brocas.

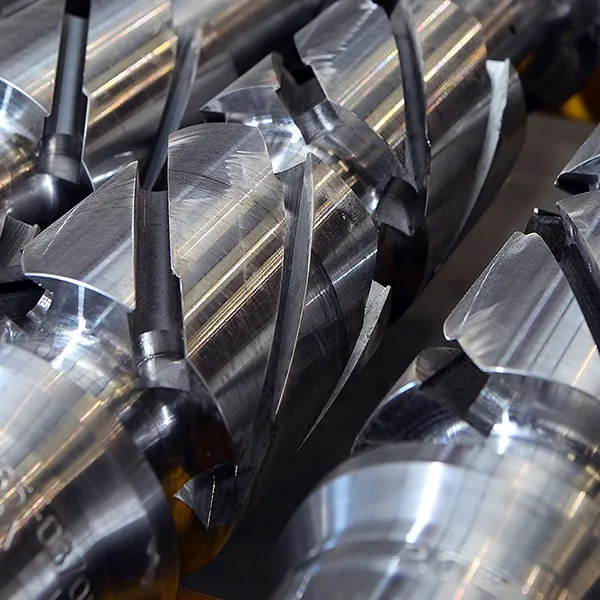

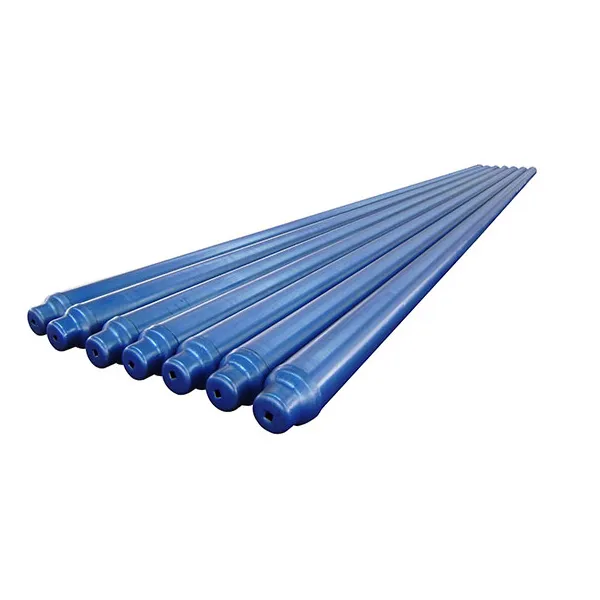

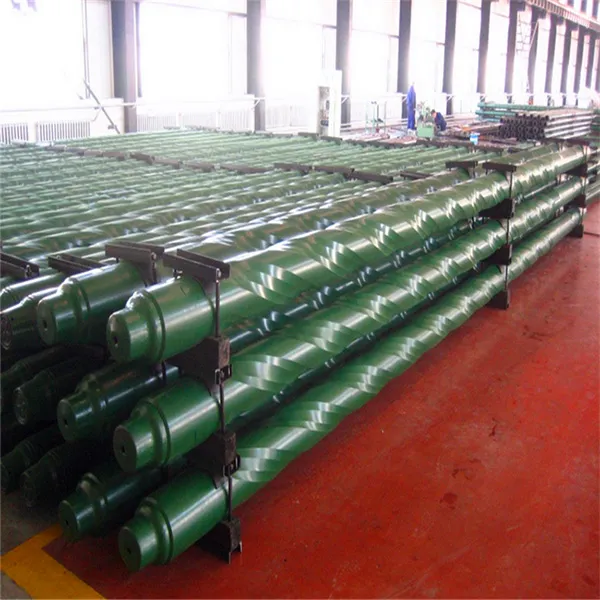

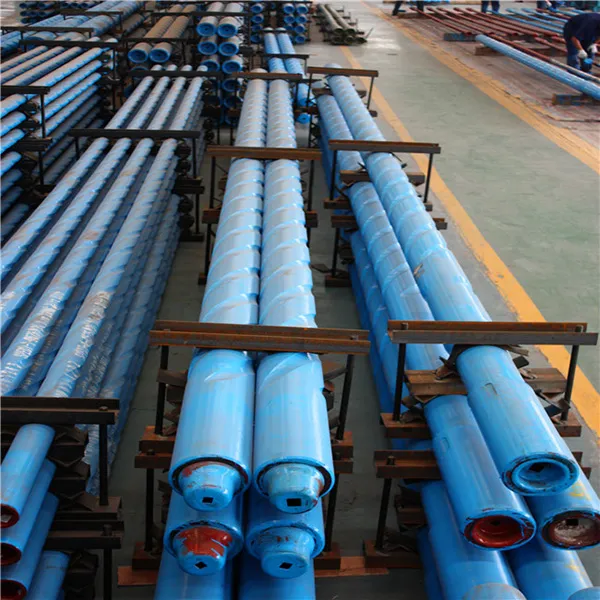

Os colares de broca vêm em comprimentos de 30 ou 31 pés e são fornecidos como escorregadio (acabamento superficial laminado) ou em espiral. Os colares de perfuração espiralados têm ranhuras em sua superfície externa que mantêm um fluxo uniforme de fluido de perfuração ao redor do colar para equalizar a pressão e reduzir a aderência diferencial do colar à parede do poço de petróleo.

Nossas conexões de broca cumprem os requisitos dimensionais especificados na API Spec. 7/7-1 e diretrizes apresentadas na API RP7G. Broca coleiras também vêm com deslizamento e elevador recessos para o manuseio seguro e eficiente. Recessos de deslizamento e elevador podem ser usados juntos ou separadamente e são usinados em conformidade com as diretrizes API RP7G, salvo indicação em contrário.

COLARES DE PERFURAÇÃO NÃO MAGNÉTICAS

RESUMO TÉCNICO

À medida que você perfura áreas mais próximas dos pólos magnéticos da Terra, é essencial usar um colar de broca não magnético. Nossos colares de broca não-mag oferecem força e dureza enquanto neutralizam a inferência magnética. Compatível com ferramentas de corda de broca padrão e estabilizadores, nossos colares de broca não mag são fabricados para API Spec 7-1. O inventário inclui:

(1)Slick

Flex (2)

(3) espiral

(4) Pônei

Tratamos nosso ID de material não-mag com uma operação de shot peening para comprimir o diâmetro interno que evita a corrosão por tensão durante a perfuração em ambientes H2S.

Resistente à corrosão sob tensão em ambientes gasosos ácidos

Compatível com padrão broca string ferramentas e stablizers

Espiral disponível a pedido

Usados para adicionar peso à broca e rigidez à montagem do furo inferior, nossos Colares de Broca são uma ferramenta inestimável.

COLARES DE BROCA DE AÇO

Para mantê-lo perfurando na direção certa, execute nossos colares de perfuração em combinação com nossos estabilizadores para resistir à resistência. Fabricado a partir de um aço tratado termicamente AISI 4145H modificado, nossas rigorosas diretrizes de garantia de qualidade garantem a integridade metalúrgica de cada barra.

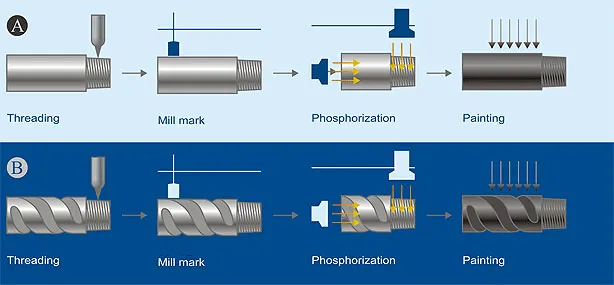

Nossas barras de broca são tratadas termicamente em lote ou linha contínua e possuem conexões trabalhadas a frio e revestidas com fosfato.

NON-MAGNETIC DRILL COLLARS

Common Connections	OD (in)	ID (in)	Approx Weight (lbs)
2 7/8 REG	3 1/2 to 3 7/8	1 1/4 to 1 3/4	760-1114
3 1/2 REG	4 1/8 to 4 1/2	1 1/4 to 2 1/4	989-1490
3 1/2 IF NC38	4 3/4 to 5 1/2	1 3/4 to 2 13/16	1350-2250
4 FH NC40	5 to 6	1 3/4 to 2 13/16	1552-2726
4 1/2 FH	5 1/2 to 6 1/2	2 to 3	1759-3166
4 1/2 XH NC46	5 3/4 to 6 3/4	2 1/4 to 3	1992-3352
4 1/2 IF NC50	6 1/4 to 7 1/2	2 1/4 to 3 1/4	2359-4237
5 1/2 FH NC56	7 to 7 3/4	2 1/4 to 3 1/4	3182-4552
6 5/8 REG	7 1/4 to 8	2 1/2 to 3 1/4	3476-4780
6 5/8 FH	7 1/2 to 8 1/4	2 1/2 to 3 1/4	3782-5116
7 5/8 REG	8 1/2 to 9 1/2	2 1/2 to 3 3/4	4816-6953

STEEL DRILL COLLARS

O.D. (in)	I.D. (in)	Weight in Air (lbs)	Unit Weight (lbs/ft)	Standard End Connections
3 1/2	1 1/2	826.8	26.7	NC-26 thru 35
4 1/8	2	1076.2	34	NC-31 thru 41
4 3/4	2 1/4	1447.0	46.7	NC-38 thru 47
5	2 1/4	1648.5	53.2	NC-38 thru 50
6	2 1/4	2558.0	82.5	NC-44 thru 60
6	2 13/16	2322.3	74.9	NC-44 thru 60
6 1/4	2 1/4	2811.2	90.7	NC-44 thru 62
6 1/4	2 13/16	2575.6	83.1	NC-46 thru 65
6 1/2	2 1/4	3074.8	99.2	NC-46 thru 65
6 1/2	2 13/16	2839.1	91.6	NC-46 thru 65
6 3/4	2 1/4	3348.7	108.0	NC-46 thru 67
7	2 1/4	3632.9	117.2	NC-50 thru 70
7	2 13/16	3397.2	109.6	NC-50 thru 70
7 1/4	2 13/16	3691.8	119.1	NC-50 thru 72
8	2 13/16	4637.5	149.6	6 5/8 Regular
8 1/4	2 13/16	4973.4	160.4	6 5/8 Regular
9 1/2*	3	6718.0	216.7	7 5/8 Regular
9 3/4*	3	7116.0	229.5	7 5/8 Regular
11*	3	9260.6	298.7	8 5/8 Regular

RECOMMENDED SLIP AND ELEVATOR RECESS DIAMETERS FOR DRILL COLLARS

Standard	Number	OD (in.)	ID (in.)	Length (ft)	Weight (lb/ft)	Typical Bending Strength Ratio
SY5144-2007/API7-1	NC 23-31	3-1/8	1-1/4	30	22	2.57:1
	NC 26-35 (2-3/8 IF)	3-1/2	1-1/2	30	27	2.42:1
	NC 31-41 (2-7/8 IF)	4-1/8	2	30 or 31	34	2.43:1
	NC 35-47	4-3 /4	2	30 or 31	47	2.58:1
	NC 38-50 (3-1/2 IF)	5	2-1/4	30 or 31	54	2.38:1
	NC 44-60	6	2-1/4	30 or 31	83	2.49:1
	NC 44-60	6	2-13 /16	30 or 31	76	2.84:1
	NC 44-62	6-1/4	2-1/4	30 or 31	91	2.91:1
	NC 46-62 (4 IF)	6-1/4	2-13 /16	30 or 31	84	2.63:1
	NC 46-65 (4 IF)	6-1/2	2-1/4	30 or 31	100	2.76:1
	NC 46-65 (4 IF)	6-1/2	2-13 /16	30 or 31	93	3.05:1
	NC 46-67 (4 IF)	6-3 /4	2-1/4	30 or 31	109	3.18:1
	NC 50-70 (4-1/2 IF)	7	2-1/4	30 or 31	118	2.54:1
	NC 50-70 (4-1/2 IF)	7	2-13 /16	30 or 31	111	2.73:1
	NC 50-72 (4-1/2 IF)	7-1/4	2-13 /16	30 or 31	120	3.12:1
	NC 56-77	7-3 /4	2-13 /16	30 or 31	140	2.70:1
	NC 56-80	8	2-13 /16	30 or 31	151	3.02:1
	6-5/8 API Reg	8-1/4	2-13 /16	30 or 31	162	2.93:1
	NC 61-90	9	2-13 /16	30 or 31	196	3.17:1
	7-5/8 API Reg	9-1/2	3	30 or 31	217	2.81:1
	NC 70-97	9-3 /4	3	30 or 31	230	2.57:1
	NC 70-100	10	3	30 or 31	243	2.81:1
	8-5/8 API Reg	11	3	30 or 31	300	2.84:1

COLARES DE PERFURAÇÃO NÃO MAGNÉTICAS

Temperatura do quarto. ASTM 370
Broca Colar OD Gama	Min. Rendimento Força		Min. Resistência à tração		Min. Alongamento %	Teste do impacto CARPY V. entalhe
	MPa	PSI	MPa	PSI		J (mín.)	Pés-libras (mín.)
2 3/4 ″ através 3 7/8 ″	827	120 000	896	130 000	16	81	60
4 ″ através 6 7/8 ″	758	110 000	827	120 000	18
7 ″ através 11 ″	689	100 000	758	110 000	20

COLARES DE BROCA DE AÇO

Temperatura do quarto. ASTM 4145 H Modificado
Broca Colar OD Gama	Min. Rendimento Força		Min. Resistência à tração		Min. Alongamento %	Teste do impacto CARPY V. entalhe		Dureza (Brinell)
	MPa	PSI	MPa	PSI		J (mín.)	Pés-libras (mín.)	NBF
3 1/8 ″ a 6 7/8 ″	758	110 000	965	140 000	14	54	40	285 341

O que é OCTG e quais são seus principais componentes?

OCTG significa Oil Country Tubular Goods. É uma família de tubos de aço sem costura ou soldados projetados especificamente para uso em poços de petróleo e gás. OCTG é essencial para perfurar, completar e produzir a partir de um poço. Os três componentes principais são:
Invólucro: A "espinha dorsal" estrutural do poço. É executado no furo furado para impedir que o poço entre em colapso e para isolar formações subterrâneas diferentes (por exemplo, zonas de água doce das zonas de petróleo/gás).
Tubulação: O conduíte colocado dentro do invólucro. Ele serve como o canal através do qual o petróleo ou gás é trazido para a superfície durante a produção.
Tubo de perfuração: O tubo pesado e de paredes grossas usado para transmitir fluido de perfuração para a broca e para girar a broca durante o processo de perfuração.

Quais tipos de aço você fornece e o que eles significam?

Fornecemos uma ampla gama de classes de aço padrão API 5CT, cada uma projetada para condições específicas do poço. O grau indica a resistência mínima ao escoamento (em ksi) e as propriedades do material.
Grupo 1 (categorias padrão):
H40, J55, K55: Classes de uso geral para poços rasos a médios com pressão baixa a moderada. K55 é comumente usado para revestimento superficial.
Grupo 2 (Maior Força):
N80 (Tipo 1 e 2): Um grau versátil e de alta resistência adequado para uma ampla gama de aplicações, incluindo invólucro intermediário e de produção.
L80 (Tipo 1, 9Cr, 13Cr): Projetado para ambientes de serviço azedo (contendo H₂S). L80-13Cr oferece resistência à corrosão superior.
Grupo 3 (Alto Desempenho):
C90, T95: Usado em poços de alta pressão e alta temperatura (HPHT) e aplicações de serviço azedo.
P110, Q125: Graus de alta resistência para poços profundos e ambientes de alta pressão onde é necessária resistência máxima à ruptura e colapso.

Que tipos de conexões (threads) estão disponíveis?

A conexão é um componente crítico de qualquer cadeia OCTG. Oferecemos conexões API padrão e conexões Premium avançadas.
Conexões API:
Rosca Redonda Curta (STC): Uma conexão simples e econômica para poços rasos.
Linha Redonda Longa (LTC): Semelhante ao STC, mas com uma rosca mais longa para um desempenho ligeiramente melhor.
Linha Buttress (BTC): Fornece alta resistência à tração e é adequado para poços mais profundos e pesados.
Conexões Premium (Não-API):
Estes são projetados para condições extremas, oferecendo vedação estanque ao gás superior, alta resistência à tração e excelente resistência à fadiga. Eles são essenciais para poços HPHT, aplicações em águas profundas e geometrias de poços complexos. Nós podemos fornecer vários tipos superiores da conexão baseados em suas exigências específicas do projeto.

Como você garante a qualidade e a integridade dos tubos?

Implementamos um rigoroso processo de controle de qualidade em vários estágios para garantir que cada tubo atenda às especificações exigidas:
Composição química Análise: Verificando a composição elementar do grau de aço.
Teste mecânico da propriedade: Incluindo a tração, o rendimento, a dureza, e os testes do impacto.
Teste hidrostático: Cada tubo é testado sob pressão para garantir que possa suportar pressões internas especificadas sem vazamento.
Testes não destrutivos (NDT): Utilizamos métodos avançados de END, como Testes Ultrassônicos (UT) e Testes Eletromagnéticos (ET) para detectar imperfeições internas ou superficiais.
Inspeção dimensional: Medição precisa do diâmetro externo (OD), espessura da parede, peso e comprimento.

Qual é o seu prazo de espera típico e embalagem para exportação?

Prazo de execução: Para classes e tamanhos padrão do API, nosso prazo de execução é tipicamente 15-30 dias após ter recebido o depósito e a confirmação final do pedido. Para notas especializadas ou conexões premium, a linha do tempo pode ser maior.
Pacote: Para garantir o transporte marítimo seguro, todos os produtos OCTG são embalados com segurança. As linhas são protegidas com protetores de aço ou plástico e os tubos são empacotados com tiras de aço. Também podemos aplicar óleo ou verniz anticorrosivo e usar caixas de madeira para proteção extra conforme as necessidades do cliente.
