Бурильная труба:Бурильная труба неубедительная трубка стали тонк-стены или алюминиевого сплава для буровых установок, нормально 27-32 фт длинного с множественными размерами, прочностями и толщинами стены. Он соединяет поверхностное оборудование буровой установки с скважинными буровыми инструментами. Полое отверстие обеспечивает циркуляцию сверля жидкость через бит и подпорку кольцевое. Оно носит тяжелые внутренние/внешние давление, кручение, гнуть и вибрацию пока поднимаясь, понижающ и вращая собрания забойного отверстия. Многоразовые для бурения нефтяных и газовых скважин.
Суставы пуп:Соединения щенка короткие этапы бурильной трубы, который соответствуют стандартным потокам бурильной трубы, обыкновенно доступным в подгонянных коротких длинах от 2 фт до 12 фт. Как необходимые аксессуары строки сверла, они точно регулируют общую длину строки сверла для того чтобы соответствовать конструированной хорошей глубине и точно настроить план собраний забойного скважины. Изготовленный для того чтобы исполнить с стандартом АПИ 5ДП, они делят идентичные спецификации материала и соединения с полноразмерной бурильной трубой для того чтобы выдержать нагрузки растяжимых, кручения и давления во время сверлить.
Воротник сверла:Воротник сверла тяжелый, толстостенный скважинный инструмент установленный на дне строки сверла. Она обеспечивает стабилизированный вес на бите (WOB) для эффективный сверлить, стабилизирует буровой наконечник, и эффектно предотвращает хорошее отклонение во время подземных буровых работ. Изготовлено строго в соответствии с отраслевым стандартом API SPEC 7-1. Наружный диаметр колеблется от 3-1/8 "до 12". Доступные длины включают 30Ft, 32Ft, 43Ft, диапазон 2 и диапазон 3, охватывающих различные глубокие скважины и направленного бурения требования.
Расстроен бурильной трубы:Бурильная труба расстроена значит усиленную толщину стены на концах потока для того чтобы составить материальную потерю во время продевая нитку, доступную в типах ИУ, ЕС и ИЭУ. IU (внутреннее расстроение): утолщенная внутренняя стенка, гладкая неизменная внешняя поверхность. EU (внешняя расстроена): утолщенный внешний диаметр, прямое внутреннее отверстие. IEU (внутреннее-внешнее расстроение): И внутренняя, и внешняя стенки утолщены для более прочных резьбовой соединений.
Типы резьбы & соединения бурильной трубы:Бурильные трубы поставляются со стандартными соединениями NC и FH: NC26, NC31, NC38, NC40, NC46, NC50, 5-1/2 FH, 6-5/8 FH. Соединения серии XT (XT39, XT57, XT75) подходят для больших бурильных труб в фиксированные скважины, например, бурильная труба XT57 5 ⅞ "для отверстий скважины 8 ½".
Manufactured strictly complying with API 5DP, drill pipe features standardized outer diameter (OD), wall thickness, length ranges and controlled dimensional tolerances to guarantee full interchangeability and stable mechanical performance in drilling operations.
|
Drill pipe diameter |
Drill pipe ID |
Drill pipe weight |
|
2-3/8 inch |
1.815 inch |
6.65 lb/ft |
|
2-7/8 inch |
2.151 inch |
10.40 lb/ft |
|
3-1/2 inch |
2.764 inch, 2.602 inch |
13.30 lb/ft, 15.50 lb/ft |
|
4 inch |
3.340 inch, 3.240 inch |
14.00 lb/ft, 15.70 lb/ft |
|
4-1/2 inch |
3.826 inch, 3.640 inch |
16.60 lb/ft, 20 lb/ft |
|
5 inch |
4.726 inch, 4.000 inch |
19.50 lb/ft, 25.60 lb/ft |
|
5-1/2 inch |
4.778 inch, 4.670 inch |
21.90 lb/ft, 24.70 lb/ft |
|
6-5/8 inch |
5.965 inch, 5.901 inch |
25.20 lb/ft, 27.70 lb/ft |
All dimensional deviations follow rigid API 5DP limits to eliminate assembly mismatch and premature fatigue failure:Pipe body OD: For OD ≤ 101.6 mm, tolerance is +0.79 mm; for OD ≥114.3 mm, tolerance is +1.0% / -0.5% of nominal ODWall thickness: Single-point wall thickness tolerance is 0 ~ -12.5% of rated wall thickness, ensuring uniform pressure-bearing capacity along the tube body.Straightness, upset transition and thread dimensions also have defined tolerance bands for reliable connection with pup joints, drill collars and downhole subs.
Tolerance on Dimensions
|
Item |
Tolerance |
|
|
Pipe body |
OD ≤ 101.6 mm |
+0.79 mm |
|
OD ≥ 114.3 mm |
+1.0% / -0.5% |
|
|
Single length |
-0.5% |
|
|
Weight |
+6.5% / -3.5% |
|
|
Designations* |
Tool Joint |
|||||||
|
Drill Pipe Outer Diameter (in.) |
Weight (lb/ft) |
Grade |
Upset Type |
Connection |
OD (in.) |
Pin ID (in.) |
Pin OD Length (in.) |
Box OD Length (in.) |
|
2-3/8 |
6.65 |
E |
EU |
NC26 |
3-3/8 |
1-3/4 |
7 |
8 |
|
2-3/8 |
6.65 |
X,G |
EU |
NC26 |
3-3/8 |
1-3/4 |
7 |
8 |
|
2-3/8 |
10.40 |
E |
EU |
NC31 |
4-1/8 |
2-1/8 |
7 |
9 |
|
2-3/8 |
10.40 |
X,G |
EU |
NC31 |
4-1/8 |
2 |
7 |
9 |
|
2-3/8 |
10.40 |
S |
EU |
NC31 |
4-3/8 |
1-5/8 |
7 |
9 |
|
3-1/2 |
9.50 |
E |
EU |
NC38 |
4-3/4 |
2-11/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
E |
EU |
NC38 |
4-3/4 |
2-11/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
X |
EU |
NC38 |
5 |
2-9/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
G |
EU |
NC38 |
5 |
2-7/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
S |
EU |
NC38 |
5 |
2-1/8 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
E |
EU |
NC38 |
4-3/4 |
2-9/16 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
X |
EU |
NC38 |
5 |
2-7/16 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
G |
EU |
NC38 |
5 |
2-1/8 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
S |
EU |
NC40 |
5-1/2 |
2-1/4 |
7 |
10 |
|
4 |
14.00 |
E |
IU |
NC40 |
5-1/4 |
2-13/16 |
7 |
10 |
|
4 |
14.00 |
X |
IU |
NC40 |
5-1/4 |
2-13/16 |
7 |
10 |
|
4 |
14.00 |
G |
IU |
NC40 |
5-1/4 |
2-13/16 |
7 |
10 |
|
4 |
14.00 |
S |
IU |
NC40 |
5-1/4 |
2-9/16 |
7 |
10 |
|
4 |
14.00 |
E |
EU |
NC46 |
6 |
3-1/4 |
7 |
10 |
|
4 |
14.00 |
X,G |
EU |
NC46 |
6 |
3-1/4 |
7 |
10 |
|
4 |
14.00 |
S |
EU |
NC46 |
6 |
3 |
7 |
10 |
|
4-1/2 |
16.60 |
E |
EU |
NC50 |
6-5/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
16.60 |
X |
EU |
NC50 |
6-3/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
16.60 |
G |
EU |
NC50 |
6-5/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
16.60 |
S |
EU |
NC50 |
6-3/8 |
3-1/2 |
7 |
10 |
|
4-1/2 |
20.00 |
E |
EU |
NC50 |
6-3/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
20.00 |
X |
EU |
NC50 |
6-5/8 |
3-1/2 |
7 |
10 |
|
4-1/2 |
20.00 |
G |
EU |
NC50 |
6-3/8 |
3-1/2 |
7 |
10 |
|
4-1/2 |
20.00 |
S |
EU |
NC50 |
6-5/8 |
3-1/4 |
7 |
10 |
|
4-1/2 |
16.60 |
E |
IEU |
NC46 |
6-1/4 |
3-1/4 |
7 |
10 |
|
4-1/2 |
16.60 |
X |
IEU |
NC46 |
6-1/4 |
3-1/4 |
7 |
10 |
|
4-1/2 |
16.60 |
G |
IEU |
NC46 |
6-1/4 |
3 |
7 |
10 |
|
4-1/2 |
16.60 |
S |
IEU |
NC46 |
6-1/4 |
2-3/4 |
7 |
10 |
|
4-1/2 |
20.00 |
E |
IEU |
NC46 |
6-1/4 |
3-1/4 |
7 |
10 |
|
4-1/2 |
20.00 |
X |
IEU |
NC46 |
6-1/4 |
3 |
7 |
10 |
|
4-1/2 |
20.00 |
G |
IEU |
NC46 |
6-1/4 |
2-3/4 |
7 |
10 |
|
4-1/2 |
20.00 |
S |
IEU |
NC46 |
6-3/8 |
2-1/2 |
7 |
10 |
|
5 |
19.50 |
E |
IEU |
NC50 |
6-5/8 |
3-3/4 |
7 |
10 |
|
5 |
19.50 |
X |
IEU |
NC50 |
6-5/8 |
3-1/2 |
7 |
10 |
|
5 |
19.50 |
G |
IEU |
NC50 |
6-5/8 |
3-1/4 |
7 |
10 |
|
5 |
19.50 |
S |
IEU |
NC50 |
6-5/8 |
2-3/4 |
7 |
10 |
|
5 |
19.50 |
E |
IEU |
5-1/2 FH |
7 |
3-3/4 |
8 |
10 |
|
5 |
19.50 |
X,G |
IEU |
5-1/2 FH |
7 |
3-3/4 |
8 |
10 |
|
5 |
19.50 |
S |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
E |
IEU |
NC50 |
6-5/8 |
3-1/2 |
7 |
10 |
|
5 |
25.60 |
X |
IEU |
NC50 |
6-5/8 |
3 |
7 |
10 |
|
5 |
25.60 |
G |
IEU |
NC50 |
6-5/8 |
2-3/4 |
7 |
10 |
|
5 |
25.60 |
E |
IEU |
5-1/2 FH |
7 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
X |
IEU |
5-1/2 FH |
7 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
G |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
S |
IEU |
5-1/2 FH |
7-1/4 |
3-1/4 |
8 |
10 |
|
5-1/2 |
21.90 |
E |
IEU |
5-1/2 FH |
7 |
4 |
8 |
10 |
|
5-1/2 |
21.90 |
X |
IEU |
5-1/2 FH |
7 |
3-3/4 |
8 |
10 |
|
5-1/2 |
21.90 |
G |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5-1/2 |
21.90 |
S |
IEU |
5-1/2 FH |
7-1/2 |
3 |
8 |
10 |
|
5-1/2 |
24.70 |
E |
IEU |
5-1/2 FH |
7 |
4 |
8 |
10 |
|
5-1/2 |
24.70 |
X,G |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5-1/2 |
24.70 |
S |
IEU |
5-1/2 FH |
7-1/2 |
3 |
8 |
10 |
|
6-5/8 |
25.20 |
E |
IEU |
6-5/8 FH |
8 |
5 |
8 |
11 |
|
6-5/8 |
25.20 |
X |
IEU |
6-5/8 FH |
8 |
5 |
8 |
11 |
|
6-5/8 |
25.20 |
G |
IEU |
6-5/8 FH |
8-1/4 |
4-3/4 |
8 |
11 |
|
6-5/8 |
25.20 |
S |
IEU |
6-5/8 FH |
8-1/2 |
4-1/4 |
8 |
11 |
|
6-5/8 |
27.70 |
E |
IEU |
6-5/8 FH |
8 |
5 |
8 |
11 |
|
6-5/8 |
27.70 |
X,G |
IEU |
6-5/8 FH |
8-1/4 |
4-3/4 |
8 |
11 |
|
6-5/8 |
27.70 |
S |
IEU |
6-5/8 FH |
8-1/2 |
4-1/4 |
8 |
11 |
Все стальные бурильные трубы произведены в согласии с АПИ 5ДП, с строго отрегулированным химическим составом и механическим представлением для того чтобы сопротивляться сложным скважинным нагрузкам, корозии и повреждению усталости.
|
Класс |
Химический состав |
Механические свойства |
||
|
P (макс) |
S (макс.) |
Предел текучести (МПа) |
Предел прочности (МПа) |
|
|
E-75 |
≤ 0020 |
≤ 0015 |
517-724 |
≥ 689 |
|
X-95 |
≤ 0020 |
≤ 0015 |
655-862 |
≥ 724 |
|
G-105 |
≤ 0020 |
≤ 0015 |
724-931 |
≥ 793 |
|
S-135 |
≤ 0020 |
≤ 0015 |
931-1138 |
≥ 1000 |
Все стальные бурильные трубы полно изготовлены и проверены в соответствии с спецификациями АПИ 5ДП, покрывая безшовную трубу формируя, расстроенная вковка, заварка трением, термическая обработка, подвергать механической обработке, осмотр и поверхностное покрытие. Полный производственный поток выглядит следующим образом:
Осмотр & вырезывание сырья
Зажимы из низколегированной высокопрочной стали (марки E75/X95/G105/S135) сначала отбираются для химического состава и механических испытаний. Квалифицированные заготовки разрезаются до фиксированной длины как необработанные заготовки.
Трубы бесшовные Пирсинг & прокатки
Заготовка нагревается и прокалывается в пустую трубку через бесшовную пирсинг мельницу, а затем горячекатаный для достижения целевого наружного диаметра и толщины стенки. После калибровки и охлаждения выпрямление удаляет изгиб трубки.
Расстроенный Ковинг (Конец Расстроение)
Оба конца тела безшовной трубы нагреты и выкованы утолщенные внутренне и внешне для того чтобы сформировать сверхмощные расстроенные разделы. Это усиливает концы трубы для того чтобы принести высокое напряжение, кручение и гнуть на продетых нитку соединениях.
Термическая обработка (гасить & закалять)
Вся расстроенная бурильная труба проходит объединенный гасить и закалять для того чтобы достигнуть однородных механических свойств соответствуя стальным требованиям к ранга, контролируя прочность выхода, твердость и твердость для избежания хрупкого провала.

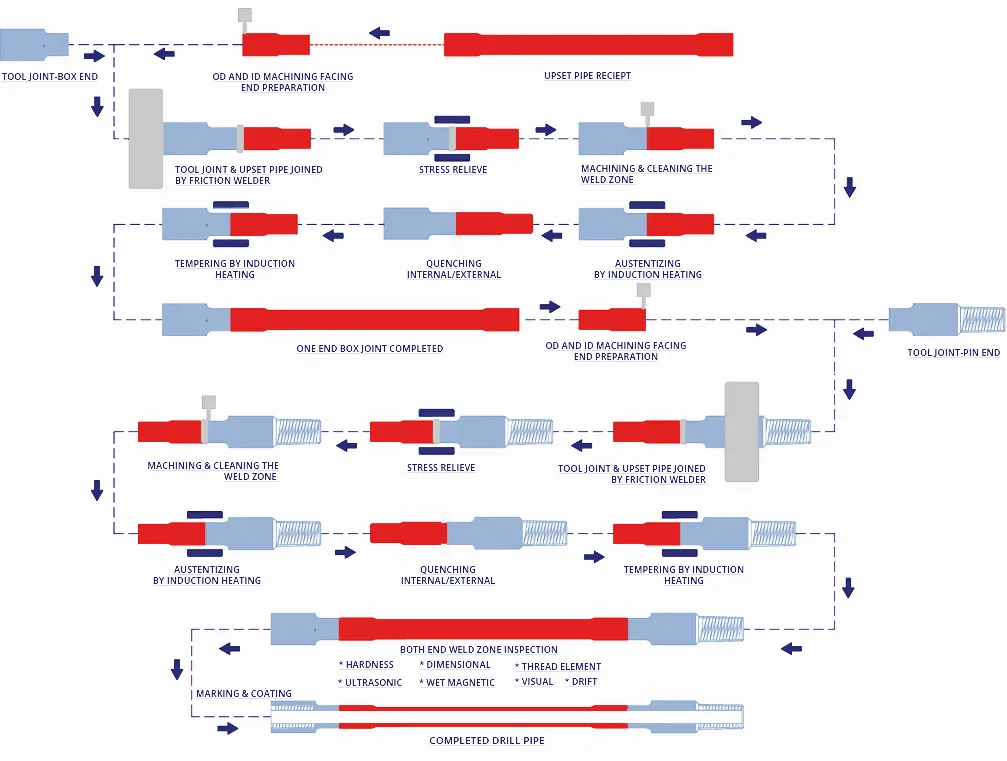

Сварка трением соединений инструмента
Соединения инструментов из кованой стали приварены трением к двум расстроенным концам корпуса трубы. Сплавление трением под высоким давлением создает высокопрочный сварной шов, который исключает риск утечки под давлением бурового раствора. Зоны сварки повторно-жара обработанная для того чтобы извлечь стресс заварки.
Обработка резьбы & Anti-Galling лечение
Прецизионные токарные станки с ЧПУ стандартные резьбы API на инструментальных соединениях. Поверхности резьбы обработаны с phosphating, плакировкой меди или плакировкой цинка для уменьшения трения и для предотвращения galling во время деятельности делать-и-перерыва.
Многоканальный неразрушающий контроль (НК)
Полный контроль включает в себя ультразвуковое тестирование (UT) на толщину стенки и внутренние трещины, испытание магнитными частицами (MT) на поверхностные дефекты на корпусе трубы, расстроенные участки и сварные швы, а также измерение размеров резьбы для соответствия пределам допуска API.
Испытание гидростатическим давлением
Каждая законченная бурильная труба заполнена с водой высоко-давления для гидростатического испытания для проверки внутреннего сопротивления давления, исключая риски утечки или взрыва под обеспечивая циркуляцию сверля жидким раствором.
Поверхностные покрытие & маркировка
Внешняя поверхность покрыта антикоррозийной краской для защиты от хранения и транспортировки. Стальная ранг, ОД, номинальный вес, серийный номер и знаки аттестации АПИ напечатаны постоянно на теле трубы.

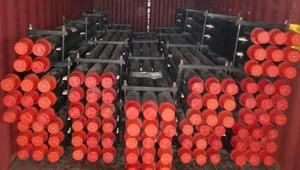

Заключительная инспекция & упаковка
В настоящее время проводятся окончательные визуальные, размерные и выборочные механические проверки. Квалифицированные бурильные трубы приспособлены с протекторами потока на обоих концах и связаны для пересылки.
Стандартная бурильная труба: ОД 2 3/8 "-6 5/8", типичные длины 30фт/45фт для общий сверлить.
Тяжелая бурильная труба веса (HWDP): Более толстая стена и более тяжелый вес блока, идеальные для глубоких скважин, высокого давления и стабилизированного управления скважины.
Келли (квадрат/шестиугольное): Верхняя часть строки сверла, вращающий момент передач роторный и поддерживает полный вес всей строки сверла.
Основные функции
1. Запуск и отключение сверл, опускание и подъем скважинного бурового инструмента.
2. Переведите роторный вращающий момент и приложите сверля давление к буровой наконечник для ломать утеса.
3. Транспортировать буровой раствор, чтобы охладить буровой наконечник и снести подземные вырезки обратно на поверхность.
4. Поддержка специальных забойных операций, включая сжатие цемента и обработку забойных аварий.
Диапазон применения продуктаОсновные функции
1. Передача вращающего момента & силы-она переносит роторный сверля вращающий момент от поверхностных буровых установок к буровым долотам даунхоле над ультрадлинными расстояниями, и поддерживает подниматься, понижать и вращать собраний дна сверля.
2. Сверля жидкая циркуляция-она действует как неубедительный проводник для бурового раствора. Он поставляет грязи даунхоле для того чтобы охладить буровой наконечник, сбалансировать давление веллборе, и снести подземные вырезывания назад к поверхности.
3. Высокое сопротивление нагрузки-бурильная труба носит строгое внутреннее и внешнее давление, кручение, гнуть и вибрацию, соотв жесткие deep‑drilling требования к деятельности.
4. Резьбовое соединение Ассамблеи-бурильные трубы имеют мужской и женский резьбовые соединения. Несколько труб соединены конец в конец, чтобы сформировать полную бурильную колонну, адаптируясь к сверхглубокому бурению до 15 000 футов.
Диапазон применения продуктаManufactured strictly complying with API 5DP, drill pipe features standardized outer diameter (OD), wall thickness, length ranges and controlled dimensional tolerances to guarantee full interchangeability and stable mechanical performance in drilling operations.
|
Drill pipe diameter |
Drill pipe ID |
Drill pipe weight |
|
2-3/8 inch |
1.815 inch |
6.65 lb/ft |
|
2-7/8 inch |
2.151 inch |
10.40 lb/ft |
|
3-1/2 inch |
2.764 inch, 2.602 inch |
13.30 lb/ft, 15.50 lb/ft |
|
4 inch |
3.340 inch, 3.240 inch |
14.00 lb/ft, 15.70 lb/ft |
|
4-1/2 inch |
3.826 inch, 3.640 inch |
16.60 lb/ft, 20 lb/ft |
|
5 inch |
4.726 inch, 4.000 inch |
19.50 lb/ft, 25.60 lb/ft |
|
5-1/2 inch |
4.778 inch, 4.670 inch |
21.90 lb/ft, 24.70 lb/ft |
|
6-5/8 inch |
5.965 inch, 5.901 inch |
25.20 lb/ft, 27.70 lb/ft |
All dimensional deviations follow rigid API 5DP limits to eliminate assembly mismatch and premature fatigue failure:Pipe body OD: For OD ≤ 101.6 mm, tolerance is +0.79 mm; for OD ≥114.3 mm, tolerance is +1.0% / -0.5% of nominal ODWall thickness: Single-point wall thickness tolerance is 0 ~ -12.5% of rated wall thickness, ensuring uniform pressure-bearing capacity along the tube body.Straightness, upset transition and thread dimensions also have defined tolerance bands for reliable connection with pup joints, drill collars and downhole subs.
Tolerance on Dimensions
|
Item |
Tolerance |
|
|
Pipe body |
OD ≤ 101.6 mm |
+0.79 mm |
|
OD ≥ 114.3 mm |
+1.0% / -0.5% |
|
|
Single length |
-0.5% |
|
|
Weight |
+6.5% / -3.5% |
|
|
Designations* |
Tool Joint |
|||||||
|
Drill Pipe Outer Diameter (in.) |
Weight (lb/ft) |
Grade |
Upset Type |
Connection |
OD (in.) |
Pin ID (in.) |
Pin OD Length (in.) |
Box OD Length (in.) |
|
2-3/8 |
6.65 |
E |
EU |
NC26 |
3-3/8 |
1-3/4 |
7 |
8 |
|
2-3/8 |
6.65 |
X,G |
EU |
NC26 |
3-3/8 |
1-3/4 |
7 |
8 |
|
2-3/8 |
10.40 |
E |
EU |
NC31 |
4-1/8 |
2-1/8 |
7 |
9 |
|
2-3/8 |
10.40 |
X,G |
EU |
NC31 |
4-1/8 |
2 |
7 |
9 |
|
2-3/8 |
10.40 |
S |
EU |
NC31 |
4-3/8 |
1-5/8 |
7 |
9 |
|
3-1/2 |
9.50 |
E |
EU |
NC38 |
4-3/4 |
2-11/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
E |
EU |
NC38 |
4-3/4 |
2-11/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
X |
EU |
NC38 |
5 |
2-9/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
G |
EU |
NC38 |
5 |
2-7/16 |
8 |
10-1/2 |
|
3-1/2 |
13.30 |
S |
EU |
NC38 |
5 |
2-1/8 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
E |
EU |
NC38 |
4-3/4 |
2-9/16 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
X |
EU |
NC38 |
5 |
2-7/16 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
G |
EU |
NC38 |
5 |
2-1/8 |
8 |
10-1/2 |
|
3-1/2 |
15.50 |
S |
EU |
NC40 |
5-1/2 |
2-1/4 |
7 |
10 |
|
4 |
14.00 |
E |
IU |
NC40 |
5-1/4 |
2-13/16 |
7 |
10 |
|
4 |
14.00 |
X |
IU |
NC40 |
5-1/4 |
2-13/16 |
7 |
10 |
|
4 |
14.00 |
G |
IU |
NC40 |
5-1/4 |
2-13/16 |
7 |
10 |
|
4 |
14.00 |
S |
IU |
NC40 |
5-1/4 |
2-9/16 |
7 |
10 |
|
4 |
14.00 |
E |
EU |
NC46 |
6 |
3-1/4 |
7 |
10 |
|
4 |
14.00 |
X,G |
EU |
NC46 |
6 |
3-1/4 |
7 |
10 |
|
4 |
14.00 |
S |
EU |
NC46 |
6 |
3 |
7 |
10 |
|
4-1/2 |
16.60 |
E |
EU |
NC50 |
6-5/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
16.60 |
X |
EU |
NC50 |
6-3/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
16.60 |
G |
EU |
NC50 |
6-5/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
16.60 |
S |
EU |
NC50 |
6-3/8 |
3-1/2 |
7 |
10 |
|
4-1/2 |
20.00 |
E |
EU |
NC50 |
6-3/8 |
3-3/4 |
7 |
10 |
|
4-1/2 |
20.00 |
X |
EU |
NC50 |
6-5/8 |
3-1/2 |
7 |
10 |
|
4-1/2 |
20.00 |
G |
EU |
NC50 |
6-3/8 |
3-1/2 |
7 |
10 |
|
4-1/2 |
20.00 |
S |
EU |
NC50 |
6-5/8 |
3-1/4 |
7 |
10 |
|
4-1/2 |
16.60 |
E |
IEU |
NC46 |
6-1/4 |
3-1/4 |
7 |
10 |
|
4-1/2 |
16.60 |
X |
IEU |
NC46 |
6-1/4 |
3-1/4 |
7 |
10 |
|
4-1/2 |
16.60 |
G |
IEU |
NC46 |
6-1/4 |
3 |
7 |
10 |
|
4-1/2 |
16.60 |
S |
IEU |
NC46 |
6-1/4 |
2-3/4 |
7 |
10 |
|
4-1/2 |
20.00 |
E |
IEU |
NC46 |
6-1/4 |
3-1/4 |
7 |
10 |
|
4-1/2 |
20.00 |
X |
IEU |
NC46 |
6-1/4 |
3 |
7 |
10 |
|
4-1/2 |
20.00 |
G |
IEU |
NC46 |
6-1/4 |
2-3/4 |
7 |
10 |
|
4-1/2 |
20.00 |
S |
IEU |
NC46 |
6-3/8 |
2-1/2 |
7 |
10 |
|
5 |
19.50 |
E |
IEU |
NC50 |
6-5/8 |
3-3/4 |
7 |
10 |
|
5 |
19.50 |
X |
IEU |
NC50 |
6-5/8 |
3-1/2 |
7 |
10 |
|
5 |
19.50 |
G |
IEU |
NC50 |
6-5/8 |
3-1/4 |
7 |
10 |
|
5 |
19.50 |
S |
IEU |
NC50 |
6-5/8 |
2-3/4 |
7 |
10 |
|
5 |
19.50 |
E |
IEU |
5-1/2 FH |
7 |
3-3/4 |
8 |
10 |
|
5 |
19.50 |
X,G |
IEU |
5-1/2 FH |
7 |
3-3/4 |
8 |
10 |
|
5 |
19.50 |
S |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
E |
IEU |
NC50 |
6-5/8 |
3-1/2 |
7 |
10 |
|
5 |
25.60 |
X |
IEU |
NC50 |
6-5/8 |
3 |
7 |
10 |
|
5 |
25.60 |
G |
IEU |
NC50 |
6-5/8 |
2-3/4 |
7 |
10 |
|
5 |
25.60 |
E |
IEU |
5-1/2 FH |
7 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
X |
IEU |
5-1/2 FH |
7 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
G |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5 |
25.60 |
S |
IEU |
5-1/2 FH |
7-1/4 |
3-1/4 |
8 |
10 |
|
5-1/2 |
21.90 |
E |
IEU |
5-1/2 FH |
7 |
4 |
8 |
10 |
|
5-1/2 |
21.90 |
X |
IEU |
5-1/2 FH |
7 |
3-3/4 |
8 |
10 |
|
5-1/2 |
21.90 |
G |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5-1/2 |
21.90 |
S |
IEU |
5-1/2 FH |
7-1/2 |
3 |
8 |
10 |
|
5-1/2 |
24.70 |
E |
IEU |
5-1/2 FH |
7 |
4 |
8 |
10 |
|
5-1/2 |
24.70 |
X,G |
IEU |
5-1/2 FH |
7-1/4 |
3-1/2 |
8 |
10 |
|
5-1/2 |
24.70 |
S |
IEU |
5-1/2 FH |
7-1/2 |
3 |
8 |
10 |
|
6-5/8 |
25.20 |
E |
IEU |
6-5/8 FH |
8 |
5 |
8 |
11 |
|
6-5/8 |
25.20 |
X |
IEU |
6-5/8 FH |
8 |
5 |
8 |
11 |
|
6-5/8 |
25.20 |
G |
IEU |
6-5/8 FH |
8-1/4 |
4-3/4 |
8 |
11 |
|
6-5/8 |
25.20 |
S |
IEU |
6-5/8 FH |
8-1/2 |
4-1/4 |
8 |
11 |
|
6-5/8 |
27.70 |
E |
IEU |
6-5/8 FH |
8 |
5 |
8 |
11 |
|
6-5/8 |
27.70 |
X,G |
IEU |
6-5/8 FH |
8-1/4 |
4-3/4 |
8 |
11 |
|
6-5/8 |
27.70 |
S |
IEU |
6-5/8 FH |
8-1/2 |
4-1/4 |
8 |
11 |
Все стальные бурильные трубы произведены в согласии с АПИ 5ДП, с строго отрегулированным химическим составом и механическим представлением для того чтобы сопротивляться сложным скважинным нагрузкам, корозии и повреждению усталости.
|
Класс |
Химический состав |
Механические свойства |
||
|
P (макс) |
S (макс.) |
Предел текучести (МПа) |
Предел прочности (МПа) |
|
|
E-75 |
≤ 0020 |
≤ 0015 |
517-724 |
≥ 689 |
|
X-95 |
≤ 0020 |
≤ 0015 |
655-862 |
≥ 724 |
|
G-105 |
≤ 0020 |
≤ 0015 |
724-931 |
≥ 793 |
|
S-135 |
≤ 0020 |
≤ 0015 |
931-1138 |
≥ 1000 |
Все стальные бурильные трубы полно изготовлены и проверены в соответствии с спецификациями АПИ 5ДП, покрывая безшовную трубу формируя, расстроенная вковка, заварка трением, термическая обработка, подвергать механической обработке, осмотр и поверхностное покрытие. Полный производственный поток выглядит следующим образом:
Осмотр & вырезывание сырья
Зажимы из низколегированной высокопрочной стали (марки E75/X95/G105/S135) сначала отбираются для химического состава и механических испытаний. Квалифицированные заготовки разрезаются до фиксированной длины как необработанные заготовки.
Трубы бесшовные Пирсинг & прокатки
Заготовка нагревается и прокалывается в пустую трубку через бесшовную пирсинг мельницу, а затем горячекатаный для достижения целевого наружного диаметра и толщины стенки. После калибровки и охлаждения выпрямление удаляет изгиб трубки.
Расстроенный Ковинг (Конец Расстроение)
Оба конца тела безшовной трубы нагреты и выкованы утолщенные внутренне и внешне для того чтобы сформировать сверхмощные расстроенные разделы. Это усиливает концы трубы для того чтобы принести высокое напряжение, кручение и гнуть на продетых нитку соединениях.
Термическая обработка (гасить & закалять)
Вся расстроенная бурильная труба проходит объединенный гасить и закалять для того чтобы достигнуть однородных механических свойств соответствуя стальным требованиям к ранга, контролируя прочность выхода, твердость и твердость для избежания хрупкого провала.
Сварка трением соединений инструмента
Соединения инструментов из кованой стали приварены трением к двум расстроенным концам корпуса трубы. Сплавление трением под высоким давлением создает высокопрочный сварной шов, который исключает риск утечки под давлением бурового раствора. Зоны сварки повторно-жара обработанная для того чтобы извлечь стресс заварки.
Обработка резьбы & Anti-Galling лечение
Прецизионные токарные станки с ЧПУ стандартные резьбы API на инструментальных соединениях. Поверхности резьбы обработаны с phosphating, плакировкой меди или плакировкой цинка для уменьшения трения и для предотвращения galling во время деятельности делать-и-перерыва.
Многоканальный неразрушающий контроль (НК)
Полный контроль включает в себя ультразвуковое тестирование (UT) на толщину стенки и внутренние трещины, испытание магнитными частицами (MT) на поверхностные дефекты на корпусе трубы, расстроенные участки и сварные швы, а также измерение размеров резьбы для соответствия пределам допуска API.
Испытание гидростатическим давлением
Каждая законченная бурильная труба заполнена с водой высоко-давления для гидростатического испытания для проверки внутреннего сопротивления давления, исключая риски утечки или взрыва под обеспечивая циркуляцию сверля жидким раствором.
Поверхностные покрытие & маркировка
Внешняя поверхность покрыта антикоррозийной краской для защиты от хранения и транспортировки. Стальная ранг, ОД, номинальный вес, серийный номер и знаки аттестации АПИ напечатаны постоянно на теле трубы.
Заключительная инспекция & упаковка
В настоящее время проводятся окончательные визуальные, размерные и выборочные механические проверки. Квалифицированные бурильные трубы приспособлены с протекторами потока на обоих концах и связаны для пересылки.
Стандартная бурильная труба: ОД 2 3/8 "-6 5/8", типичные длины 30фт/45фт для общий сверлить.
Тяжелая бурильная труба веса (HWDP): Более толстая стена и более тяжелый вес блока, идеальные для глубоких скважин, высокого давления и стабилизированного управления скважины.
Келли (квадрат/шестиугольное): Верхняя часть строки сверла, вращающий момент передач роторный и поддерживает полный вес всей строки сверла.
Основные функции
1. Запуск и отключение сверл, опускание и подъем скважинного бурового инструмента.
2. Переведите роторный вращающий момент и приложите сверля давление к буровой наконечник для ломать утеса.
3. Транспортировать буровой раствор, чтобы охладить буровой наконечник и снести подземные вырезки обратно на поверхность.
4. Поддержка специальных забойных операций, включая сжатие цемента и обработку забойных аварий.
Диапазон применения продуктаОсновные функции
1. Передача вращающего момента & силы-она переносит роторный сверля вращающий момент от поверхностных буровых установок к буровым долотам даунхоле над ультрадлинными расстояниями, и поддерживает подниматься, понижать и вращать собраний дна сверля.
2. Сверля жидкая циркуляция-она действует как неубедительный проводник для бурового раствора. Он поставляет грязи даунхоле для того чтобы охладить буровой наконечник, сбалансировать давление веллборе, и снести подземные вырезывания назад к поверхности.
3. Высокое сопротивление нагрузки-бурильная труба носит строгое внутреннее и внешнее давление, кручение, гнуть и вибрацию, соотв жесткие deep‑drilling требования к деятельности.
4. Резьбовое соединение Ассамблеи-бурильные трубы имеют мужской и женский резьбовые соединения. Несколько труб соединены конец в конец, чтобы сформировать полную бурильную колонну, адаптируясь к сверхглубокому бурению до 15 000 футов.
Диапазон применения продукта
English
Español
русский язык
Português
