Почему используются шипованные трубы в системах теплообменников

ТеплообменникиПредназначены для максимальной теплопередачи при сохранении долгосрочной надежности в сложных условиях эксплуатации.Шипованные трубыШироко используются в котлах отработанного тепла, уволенных нагревателях, экономайзерах и нефтехимических системах рекуперации тепла, поскольку они увеличивают площадь внешней теплопередачи, сохраняя при этом хорошую устойчивость к обрастанию, эрозии и механической очистке. Выбор правильной шипованной трубки, однако, включает в себя гораздо больше, чем выбор класса материала. Рабочая температура, технологические среды, требования к теплопередаче, условия давления и стратегия технического обслуживания-все это влияет на долгосрочную производительность и стоимость жизненного цикла. В этом руководстве изложены ключевые факторы, которые инженеры, подрядчики EPC и промышленные покупатели должны оценить перед указанием шипованных труб для систем теплообменников.

Почему шипованные трубы используются в системах теплообменников?

Шипованные трубы в первую очередь предназначены для улучшения теплопередачи на стороне газа, где гладкие трубы часто обеспечивают ограниченную тепловую эффективность. Сваренные стержни создают завихрение в потоке газообразного отхода, уменьшая термальный пограничный слой и увеличивая эффективную зону передачи тепла. Сравненный с голыми трубками, шипованные трубки могут значительно улучшить представление передачи тепла под соотвествующими эксплуатационными условиями пока предлагающ несколько практических преимуществ:

• Увеличенная внешняя площадь поверхности теплопередачи
• Лучшая устойчивость к эрозии и обрастанию в пыльных или абразивных газовых потоках
• Большая стойкость во время механической чистки чем обычные ребристые трубы
• Надежная работа в высокотемпературных промышленных применениях

Эти характеристики делают шипованные трубы предпочтительным решением для оборудования рекуперации тепла работая в трудных окружающих средах.

Пять ключевых факторов при выборе шипованных труб

1. Рабочая температура

Максимальная непрерывная рабочая температура является одним из наиболее важных факторов при выборе материала.

Рабочая температура	Типичный материал базовой трубки
До 450 ° C	Углеродистая сталь (ASTM A106 Gr.B)
450-650 ° C	Легированная сталь (ASTM A335 P5, P11, P22; ASTM A213 T11, T22)
Над ° К 650	Термостойкие нержавеющие стали или высокотемпературные сплавы, в зависимости от условий проектирования.

Выбор материала всегда должен быть проверен с учетом применимых норм проектирования и условий эксплуатации.

На практике одной из наиболее распространенных причин преждевременного выхода из строя является выбор материалов на основе средней рабочей температуры, а не максимальной непрерывной температуры. Учет термоциклирования и локальных горячих точек на этапе проектирования помогает повысить долгосрочную надежность.

2. Коррозионная технологическая среда

Среда процесса определяет необходимую коррозионную устойчивость и низкопробной трубки и стержней. Типичные примеры включают:

• Общее промышленное обслуживание: углеродистая сталь
• Серосодержащие дымовые газы: хромомолибденовая легированная сталь
• Хлорид-содержа окружающие среды: нержавеющая сталь 316Л
• Высокотемпературное окисление: нержавеющая сталь 410 или другие термостойкие марки.
• Сильно коррозионные применения: сплавы на основе никеля, где указано

По возможности коррозионная стойкость материала стержня должна быть эквивалентна или больше, чем у базовой трубы, чтобы уменьшить риск гальванической коррозии вокруг области сварки.

3. Требования к теплопередаче

Геометрия стержня напрямую влияет на тепловые характеристики и перепад давления. Ключевые параметры дизайна включают:

• Диаметр стержня
• Высота шпильки
• Расстояние между шпильками (шаг)
• Расположение шпилек (квадратное или ступенчатое)

Хотя увеличение плотности стержня обычно обеспечивает большую площадь теплопередачи, это также может увеличить падение давления на стороне газа и стоимость производства. Во многих проектах рекуперации отработанного тепла оптимизация расстояния между шпильками в соответствии со скоростью газа и характеристиками обрастания обеспечивает лучшую общую производительность, чем простое максимизация количества шпильок.

4. Механические условия прочности и давления

Базовая труба несет внутреннее давление, что делает ее класс материала и толщину стенки более критическими, чем сами шпильки. При выборе шипованных труб инженеры должны учитывать:

• Давление дизайна
• Рабочая температура
• Тепловая усталость, вызванная циклами запуска и выключения
• Вибрация и механическая нагрузка

Для применений высокого давления или высокой температуры, низкопробные трубки легированной стали обыкновенно выбраны для того чтобы обеспечить улучшенную прочность ползучести и долгосрочную структурную стабильность.

5. Техническое обслуживание и ожидаемый срок службы

Требования к техническому обслуживанию следует рассматривать наряду с первоначальной стоимостью покупки. Шипованные трубы особенно подходят для приложений, связанных с:

• Частое выдувание сажи
• Механическая очистка
• Пыль-нагруженные или абразивные дымовые газы
• Длительные операционные кампании между остановками

Хотя шипованные трубы могут потребовать более высоких первоначальных инвестиций, чем обычные оребренные трубы, они часто обеспечивают более низкую общую стоимость владения в тяжелых условиях эксплуатации из-за более длительного срока службы и сокращения технического обслуживания.

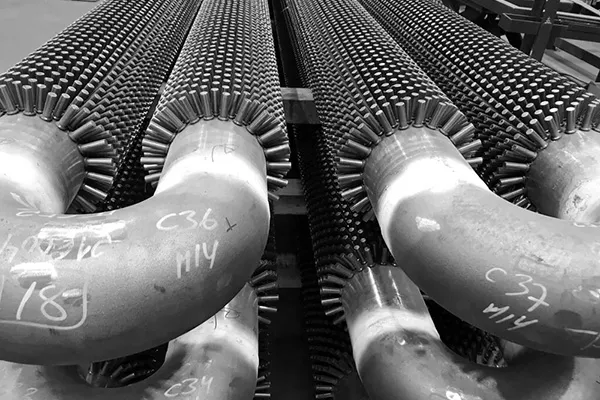

Проверки качества перед покупкой

Выбор правильного дизайна является лишь частью процесса закупок. Не менее важным является качество производства. Перед оформлением заказа подтвердите, что поставщик может предоставить:

• Квалифицированные процедуры сварки шпилек
• Сертификаты испытаний мельниц (MTC) с полной прослеживаемостью материала
• Положительная идентификация материала (PMI), при необходимости
• Отчеты о проверке размеров для высоты, тангажа и макета шпильки
• Неразрушающий контроль (UT, MT или другие указанные методы)
• Гидростатические испытания, когда это требуется спецификациями проекта
• Соответствие применимым стандартам ASTM, ASME, EN или клиента

Исходя из нашего производственного опыта, непоследовательное расстояние между шпильками является одной из наиболее распространенных проблем качества, влияющих на производительность теплопередачи. Точный контроль размеров во время производства помогает определить потенциальные проблемы перед отправкой.

Часто задаваемые вопросы

Q1: Шипованная трубка лучше, чем ребристые трубы?
A1: Ни один дизайн не является универсально лучшим. Шипованные трубки вообще предпочтительны для высокотемпературных, абразивных, или обрастая окружающих сред, пока ребристые трубки часто обеспечивают более высокую тепловую эффективность в чистом обслуживании газа.
Q2: Какие отрасли обычно используют шипованные трубы?
А2: Шипованные трубки широко использованы в нефтеперерабатывающих заводах, нефтехимических заводах, электростанциях, боилерах отработанного тепла, боилерах КФБ, системах сжигания, и другом промышленном оборудовании спасения жары.
Q3: Как покупатели могут оценить качество шипованных труб?
А3: В дополнение к рассматривать материальные ранги, покупатели должны проверить процедуры по заварки, показатели осмотра, материальный трасеабилиты, и соответствие с применимыми стандартами производства.

Заключение

Выбор правильной шипованной трубки требует балансировки характеристик теплопередачи, условий эксплуатации, выбора материала, механической прочности и требований к техническому обслуживанию. Учет этих факторов на этапах проектирования и закупки помогает повысить эффективность оборудования, снизить затраты на жизненный цикл и продлить срок службы. Для критических промышленных проектов работа с производителем, который предлагает квалифицированные сварочные процедуры, комплексную инспекцию, полную прослеживаемость материалов и международный опыт проектов, может значительно снизить риск закупок и повысить долгосрочную надежность работы.Хунань большой стальной трубы Co., Ltd.Изготовляет изготовленные на заказ шипованные трубки для нефтеперерабатывающих, нефтехимических, энергетических, и проектов рекуперации отработанного тепла во всем мире. Опираясь на строгий контроль качества, сертифицированные производственные процессы и полную инспекционную документацию, мы помогаем клиентам найти надежные компоненты теплопередачи, адаптированные к требовательным промышленным применениям.
