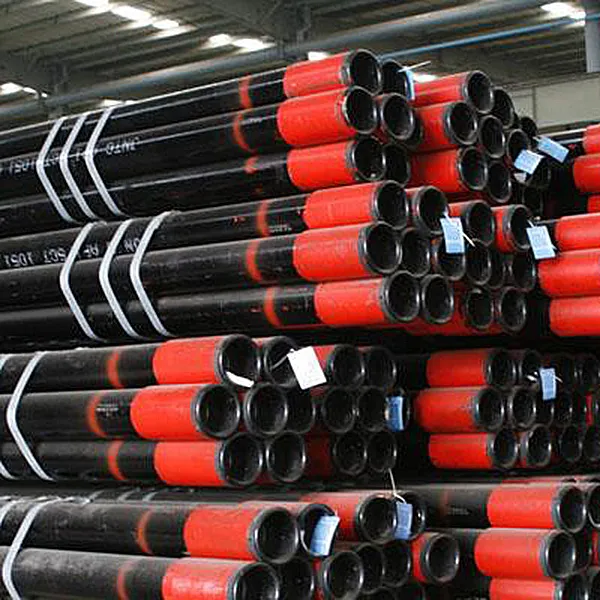

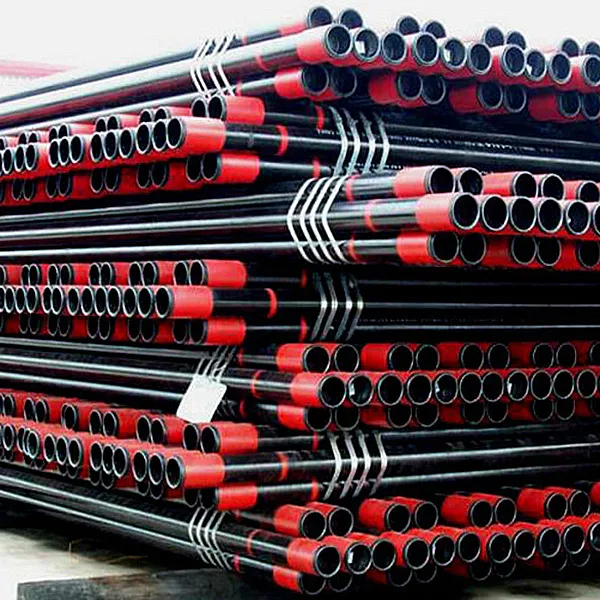

Tubería

Palabras clave:Tubería del API, tubo de la tubería, tubería del aceite, tubería bien, tubería

Tamaño:OD: 40,26mm ~ 114,3mm; PESO: 3,18mm ~ 16mm; LONGITUD: R1, R2, R3

Estándar y grado:API 5CT J55/K55/N80/C75/L80/C90/T95/Q125

Fin:Biselado, Corte cuadrado, Con conexión NUE/EUE

Embalaje:Tapas de protección en ambos extremos, papel impermeable envuelto, dos etiquetas

Uso:Utilizado para la transmisión de petróleo y gas

Hilo:NUE, EUE, STC, LTC, BTC, conexión Premium

Servicio especial:Servicio dulce, servicio agria, Anti-H2S, NACE MR0175/ISO15156

Tal vez le gustaría ponerse en contacto con nosotros por correo electrónico. Haga clic en el enlace de abajo para enviarnos un correo electrónicoinfo@shinestar-steel.com

Obtenga una cotización

Deje su información de requerimiento

Detalle del producto
Specification
Estándar
Pintura y revestimiento
Embalaje y carga
Preguntas frecuentes

Tubing:La tubería es una tubería utilizada para el transporte de petróleo crudo y gas natural desde una capa de petróleo o gas a la superficie después de que se completa la perforación. Está hecho para soportar la presión generada por el proceso de extracción. La tubería se fabrica de la misma manera que la carcasa, excepto que se aplica un proceso adicional conocido como "recalcado" para espesar las tuberías. La tubería es una tubería de diámetro relativamente pequeño que se ejecuta en un pozo para servir como conducto para el paso de petróleo y gas a las instalaciones de superficie del campo para su procesamiento. Los tubos deben ser suficientemente fuertes para resistir cargas y deformaciones asociadas con la producción y los reacondicionamiento. Además, la tubería debe dimensionarse para soportar las tasas esperadas de producción de petróleo y gas.

Proceso: ERW y Seamless

Estándar: API 5CT

Certificado: Tubería: LTC, STC, BTC, VAM. Tubería: NUE, EUE.

Diámetro de salida: Carcasa: OD 4 1/2 "- 20" (114,3mm-508mm)

Tubo: OD 2 3/8 " - 4 1/2" (60,3mm-114,30mm)

Espesor de la pared: 0. 205 "- 0.635"

Longitud: R1(4.88mtr-7.62mtr), R2(7.62mtr-10.36mtr), R3(10.36mtr o más largo)

Grado de acero: H-40, J55, K-55, N-80, C-75, L-80, C-90, T-95, Q-125

Superficie: Pintura a base de agua de la impermeabilización de la corrosión

Fin: Biselado, Corte cuadrado. Y tapa de protección de tubería especialmente para carcasa y tubería.

Tratamiento térmico: Normalizado, Quencher Temper

Especificaciones de la tubería:

La tubería se especifica por grado, diámetro exterior, peso y conexión. Los grados de tubería API corresponden a los grados de carcasa con la excepción de que la tubería de grado P tiene una resistencia a la tracción de 105.000 psi y se conoce como P105.

Los tubos vienen con extremos no molestos (NUE) y molestos externos (EUE). Los tubos EUE son más comunes, debido a la ventaja de que cortar roscas en los extremos de los tubos no reduce la resistencia del cuerpo.

NB: para aplicaciones ESP, si la holgura del cable de alimentación entre la tubería y la carcasa se convierte en un problema, se debe considerar la tubería NUE.

Diámetro interno (ID): es el resultado de la OD y el espesor de la pared, y se utiliza para calcular las pérdidas de presión y las velocidades.

El diámetro de deriva: es el diámetro de un mandril de 42 "de largo que pasa a través de la junta de la tubería. Es un parámetro más importante, ya que proporciona el OD máximo de cualquier equipo que atraviese la cadena de tubos.

Diámetro exterior máximo: depende del diámetro nominal y del tipo de conexión. Es crítico, ya que determina el tamaño de las cadenas que podemos ejecutar en una carcasa determinada.

Tamaño nominal: es el diámetro exterior del cuerpo de la tubería. Los tamaños más utilizados son: 2-3/8 ”, 2-7/8”, 3-½ ”y 4-½”.

La longitud de la junta de la tubería: es la longitud de la junta de la tubería, incluido el acoplamiento y excluyendo la rosca del pasador. Se clasifica en dos rangos de longitud: rango I: de 20 pies a 24 pies (6,1 a 7,32 m) de largo, o rango II: de 28 pies a 32 pies (8,53 a 9,75 m) de largo. El rango de longitud debe elegirse con cuidado. Debe ser compatible con la capacidad de elevación y almacenamiento del mástil de la plataforma utilizada cuando se ejecuta en el agujero del equipo durante la finalización, así como más tarde durante las operaciones de reacondicionamiento.

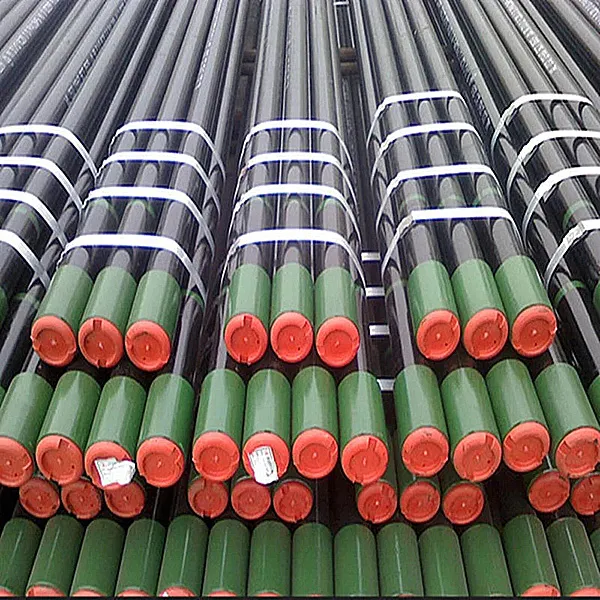

Paquete: Paquete de acero, protector en ambos extremos. Paquetes hexagonales de máx. 2000kgs con varias tiras de acero, dos etiquetas en cada paquete, envueltos en papel impermeable, funda de PVC y tela de cilicio con varias tiras de acero.

Tratamiento térmico: Normalizado, Quencher Temper

Prueba: Análisis de componentes químicos, propiedades mecánicas (strenth de tracción final, strenth de rendimiento, alargamiento)

Propiedades técnicas (prueba de aplanamiento, prueba de quema, prueba de flexión, prueba de dureza, prueba de golpe, prueba de impacto, etc.)

Inspección exterior del tamaño, prueba no destructiva (detector ultrasónico del defecto, detector curent del defecto de Foucault) prueba hidrostática.

Certificado de prueba del molino: Certificado EN10204/3.1B y EN10204/3,2.

Inspección de los terceros: SGS , BV ,LLoyds etc

Lengths:

Oil Tubing	Range 1	Range 2	Range 3
Oil Tubing	6.10~7.32	8.53~9.75	11.58~12.80

Dimension:

Label

D Outside diameter mm

Wall thickness mm

C Type of end-finish

NU T&C

EU T&C

H40

J55

L80

N80 1Q

C90

T95

P110

1.9	2.75	2.9	2.76	48.26	3.68	PNUI	PNUI	PNUI	PNUI	PNUI	PNUI	-
1.9	3.65	3.73	-	48.26	5.08	PU	PU	PU	PU	PU	PU	PU
1.9	4.42	-	-	48.26	6.35	-	-	P	-	P	P	-
2 3/8	4	-	-	60.32	4.24	PU	PN	PN	PN	PN	PN	-
2 3/8	4.6	4.7	-	60.32	4.83	PNU	PNU	PNU	PNU	PNU	PNU	PNU
2 3/8	5.8	5.95	-	60.32	6.45	-	-	PNU	PNU	PNU	PNU	PNU
2 3/8	6.6	-	-	60.32	7.49	-	-	P	-	P	P	-
2 3/8	7.35	7.45	-	60.32	8.53	-	-	PU	-	PU	PU	-
2 7/8	6.4	6.5	-	73.02	5.51	PNU	PNU	PNU	PNU	PNU	PNU	PNU
2 7/8	7.8	7.9	-	73.02	7.01	-	-	PNU	PNU	PNU	PNU	PNU
2 7/8	8.6	8.7	-	73.02	7.82	-	-	PNU	PNU	PNU	PNU	PNU
2 7/8	9.35	9.45	-	73.02	8.64	-	-	PU	-	PU	PU	-
2 7/8	10.5	-	-	73.02	9.96	-	-	P	-	P	P	-
3 1/2	7.7	-	-	88.9	5.49	PN	PN	PN	PN	PN	PN	-
3 1/2	9.2	9.3	-	88.9	6.45	PNU	PNU	PNU	PNU	PNU	PNU	PNU
3 1/2	10.2	-	-	88.9	7.34	PN	PN	PN	PN	PN	PN	-
3 1/2	12.7	12.95	-	88.9	9.52	-	-	PNU	PNU	PNU	PNU	PNU
3 1/2	14.3	-	-	88.9	10.92	-	-	P	-	P	P	-
3 1/2	15.5	-	-	88.9	12.09	-	-	P	-	P	P	-
4	9.5	-	-	101.6	5.74	PN	PN	PN	PN	PN	PN	-
4	10.7	11	-	101.6	6.65	PU	PU	PU	PU	PU	PU	-
4	13.2	-	-	101.6	8.38	-	-	P	-	P	P	-
4	16.1	-	-	101.6	10.54	-	-	P	-	P	P	-
4 1/2	12.6	12.75	-	114.3	6.88	PNU	PNU	PNU	PNU	PNU	PNU	-
4 1/2	15.2	-	-	114.3	8.56	-	-	P	-	P	P	-

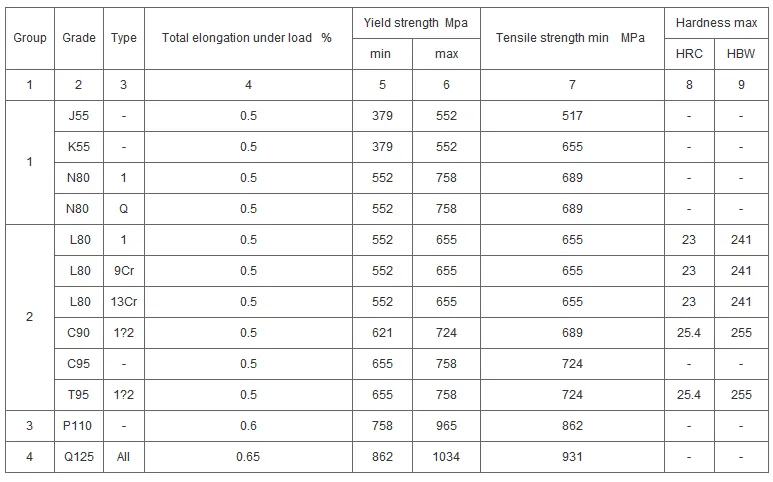

Mechanical Properties :

Pintura a base de agua anticorrosión

¿Qué es OCTG y cuáles son sus principales componentes?

OCTG son las siglas de Oil Country Tubular Goods. Es una familia de tubos de acero sin costura o soldados diseñados específicamente para su uso en pozos de petróleo y gas. El OCTG es esencial para perforar, completar y producir desde un pozo. Los tres componentes principales son:
Carcasa: La "columna vertebral" estructural del pozo. Se ejecuta en el agujero perforado para evitar que el pozo colapse y para aislar diferentes formaciones subterráneas (por ejemplo, zonas de agua dulce de zonas de petróleo/gas).
Tubo: El conducto colocado dentro de la carcasa. Sirve como el canal a través del cual el petróleo o el gas se llevan a la superficie durante la producción.
Tubería de perforación: La tubería pesada de paredes gruesas utilizada para transmitir fluido de perforación a la broca y para rotar la broca durante el proceso de perforación.

¿Qué grados de acero suministra y qué significan?

Suministramos una gama completa de los grados de acero estándar del API 5CT, cada uno diseñado para las condiciones bien específicas. El grado indica el límite elástico mínimo (en ksi) y las propiedades del material.
Grupo 1 (Grados estándar):
H40, J55, K55: Grados de uso general para pozos de profundidad a media con presión baja a moderada. K55 se utiliza comúnmente para la carcasa de la superficie.
Grupo 2 (mayor fuerza):
N80 (Tipo 1 y 2): Un grado versátil y de alta resistencia adecuado para una amplia gama de aplicaciones, incluida la carcasa intermedia y de producción.
L80 (Tipo 1, 9Cr, 13Cr): Diseñado para entornos de servicios agrios (que contienen H₂S). L80-13Cr ofrece resistencia a la corrosión superior.
Grupo 3 (Alto rendimiento):
C90, T95: Utilizado en pozos de alta presión, alta temperatura (HPHT) y aplicaciones de servicio agrio.
P110, Q125: Grados de alta resistencia para pozos profundos y entornos de alta presión donde se requiere la máxima resistencia al estallido y colapso.

¿Qué tipos de conexiones (hilos) están disponibles?

La conexión es un componente crítico de cualquier cadena OCTG. Ofrecemos conexiones API estándar y conexiones Premium avanzadas.
Conexiones API:
Hilo redondo corto (STC): una conexión simple y rentable para pozos poco profundos.
Long Round Thread (LTC): Similar a STC pero con un hilo más largo para un rendimiento ligeramente mejor.
Rosca de refuerzo (BTC): Proporciona alta resistencia a la tracción y es adecuada para pozos más profundos y pesados.
Conexiones Premium (no API):
Estos están diseñados para condiciones extremas, ofreciendo un sellado hermético al gas superior, alta resistencia a la tracción y excelente resistencia a la fatiga. Son esenciales para pozos HPHT, aplicaciones en aguas profundas y geometrías complejas de pozos. Podemos suministrar diversos tipos superiores de la conexión basados en sus requisitos específicos del proyecto.

¿Cómo se asegura la calidad e integridad de las tuberías?

Implementamos un riguroso proceso de control de calidad de varias etapas para garantizar que cada tubería cumpla con las especificaciones requeridas:
Análisis de composición química: Verificación de la composición elemental del grado de acero.
Pruebas de propiedades mecánicas: Incluyendo pruebas de tracción, rendimiento, dureza e impacto.
Pruebas hidrostáticas: cada tubería se prueba a presión para garantizar que pueda soportar presiones internas específicas sin fugas.
Pruebas no destructivas (NDT): Utilizamos métodos avanzados de NDT, como pruebas ultrasónicas (UT) y pruebas electromagnéticas (ET) para detectar cualquier imperfección interna o superficial.
Inspección dimensional: Medición precisa del diámetro exterior (OD), espesor de pared, peso y longitud.

¿Cuál es su tiempo de entrega y embalaje típico para la exportación?

Plazo de ejecución: Para los grados y tamaños estándar del API, nuestro plazo de ejecución es típicamente 15-30 días después de recibir el depósito y la confirmación final de la orden. Para grados especializados o conexiones premium, la línea de tiempo puede ser más larga.
Embalaje: Para garantizar un transporte marítimo seguro, todos los productos OCTG se embalan de forma segura. Los hilos están protegidos con protectores de acero o plástico, y los tubos están provistos de correas de acero. Podemos también aplicar el aceite o el barniz anticorrosión y utilizar los cajones de madera para la protección adicional según requisitos de cliente.
