Как устранение неполадок в трубной катушке: причины, ремонт и руководство по профилактике

Трубные катушкиУменьшить сварные швы на 60-80% и сжать графики монтажа на 30-40%. Путем перемещать изготовление от места к магазину, проектные команды получают последовательное качество сварки и меньше задержек погоды. Но хорошо изготовленная катушка все еще нуждается в правильной установке-получение проверок, подъем, выравнивание, сварка в полевых условиях, тестирование и ввод в эксплуатацию-все это влияет на конечную производительность системы. Это руководство охватывает полный процесс установки для нефтегазовых, нефтехимических, энергетических и промышленных строительных проектов.

Что такоеМонтаж труб золотник?

Установка катушки трубы-это процесс позиционирования и соединения.Сборный трубопроводСобрания-разделы трубы, фланцы, штуцеры, и сваренные соединения-в законченную пронзительную систему. Сравненный с ручк-построенной конструкцией на месте, предложения установки катышкы:

• Меньше полевых сварных швов (сокращение 60-80%)
• Более быстрая эрекция (30-40% сжатие графика)
• Лучшее качество сварки (приемка первого прохождения магазина 95-98%)
• Уменьшение загруженности сайта и разрешений на горячую работу

Шаг 1: Получение и проверка

Установка начинается на дворе укладки-прежде чем любая катушка поднимается. Получение командных проверок:

• Идентификатор катушки на изометрическом чертеже
• Материальные сертификаты и тепловые номера
• Габаритные размеры-фланец лицом к лицу, ориентация отверстия под болт, расположение ответвлений
• Состояние покрытия-повреждение при транспортировке устраняется перед установкой
• Фланцевые защитные пленки для лица-неповрежденные и неповрежденные

Хранение: Катушки сидят на опорах над уровнем земли, а не прямо на земле. Неровная опора деформирует фланцы, особенно на тонкостенных катушках большого диаметра. Любое обнаруженное здесь несоответствие дешевле исправить сейчас, чем после подъема на место.

Шаг 2: Подъем и позиционирование

Катушки варьируются от небольших сборок (50 кг) до тяжелых секций (более 10 тонн). Подъем требует плана. Ключевые поднимаясь требования:

• Утвержденные точки подъема из чертежа катушки
• Слинги и скобы расклассифицированные для веса катышкы плюс запас прочности 25%
• Мягкие стропы или мягкие крючки для защиты покрытий FBE/3PE
• Стабильность нагрузки-двухточечный подъем для длинных катушек; трехточечный для сложных сборок

Для катушек более 5 тонн или 12 метров требуются официальные планы подъема-задокументированные и подписанные до движения крана.

Шаг 3: Выравнивание и подгонка

Выравнивание-самый большой риск при установке. Смещение не только затрудняет сращивание болтов-оно создает напряжение, которое переносится на насосы, компрессоры и вращающееся оборудование. Что проверяется перед любым подключением:

• Выравнивание осевой линии с соседней трубой или соплом оборудования
• Высота и наклон (линии гравитационного потока требуют минимального падения 1:100)
• Параллелизм стороны фланца-не позднее 0,5 мм через сторону согласно с АСМЭ Б31.3
• Вращение фланца под болт-отверстие-в пределах ± 1,5 мм

Никогда не принуждайте смещенные фланцы с помощью болтов. Если фланцы не выравниваются свободно, измените положение катушки или отрегулируйте опоры. Принудительное выравнивание создает напряжение, которое проявляется в виде вибрации оборудования или утечки фланца месяцами позже.

Шаг 4: Полевая сварка и механические соединения

Изготовление магазина регулирует большинств сварки, но связи-ины поля неизбежн-катышк-к-катышка,Катушка-оборудование, Или изменения сайта. Требования полевой сварки:

• WPS квалифицирован для материала, толщины стенки и сварочного положения
• Сварщики сертифицированы для конкретного WPS и положения
• Предварительный нагрев применяется в WPS-особенно важно для углеродистой стали более 25 мм стены и всех легированных сталей
• Мониторинг и запись температуры интерпаса

Для легированных сталей (P11, P22, P91), PWHT (термическая обработка после сварки) часто требуется после полевой сварки. Портативное оборудование PWHT и квалифицированные операторы должны быть доступны на месте.
Фланцевые соединения требуют одинакового ухода:

• Правильный тип набивкой для обслуживания (спиральн-рана для высокотемпературного, ПТФЭ для химиката)
• Болты смазанные в спецификацию
• Крутящий момент, применяемый в перекрестной последовательности: 30% → 60% → 100% от цели
• Окончательный крутящий момент проверен с помощью калиброванного динамометрического ключа-затяжка не «на ощупь»

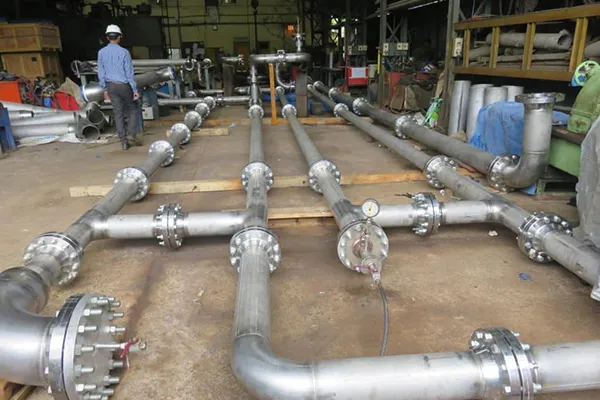

Шаг 5:Проверка и испытание давлением

После того, как все соединения выполнены, система проходит тестирование перед вводом в эксплуатацию. NDE применяется к полевым сваркам-часто в более высоком проценте, чем цеховые сварные швы:

• RT (радиография) или UT (ультразвуковая) для сварных швов под давлением
• MT (магнитная частица) или PT (пенетрант красителя) для поверхностных дефектов
• Испытание твердости на сварках которые получили PWHT (≤ 22 HRC согласно NACE MR0175 для кислого обслуживания)

Гидростатические испытания следуют NDE:

• Залейте чистой водой (или указанной тестовой жидкостью)
• Надуйте до расчетного давления 1,5 ×
• Держите минимум 10 минут
• Проверить все соединения, сварные швы, фланцы-нулевая утечка

Шаг 6: Ввод в эксплуатацию и сдача

Ввод в эксплуатацию подтверждает, что система работает так, как задумано. Задачи пусконаладочных работ:

• Система промывки для удаления мусора (критично для вращающегося оборудования)
• Стабилизация давления
• Функциональное тестирование подключенного оборудования
• Пунш-список близко-из

Документация доставлена при передаче:

• Изометрия по мере постройки с отмеченными местами сварного шва
• Отчеты NDE для всех полевых сварных швов
• Сертификаты гидротеста
• Записи СЗВТ (если применимо)
• Фланец крутящего момента бревна

Общие проблемы установки и предотвращение

Вызов	Коренная причина	Профилактика
Рассогласование фланца под болт-отверстие	Ошибка рисования или сварочная усадка	Полноразмерная проверка перед установкой
Повреждение покрытия во время подъема	Такелажный контакт без набивки	Мягкие слинги и обозначенные пункты подъема
Отказ PWHT на сварном шве в поле	Экипажу не хватает портативных возможностей PWHT	Проверка полевой поддержки поставщика перед началом проекта
Утечка прокладки после запуска	Неравномерный крутящий момент или неправильный тип прокладки	Проверка прокладки бревна крутящего момента

Где находятсяТруба катушки обычно устанавливается?

• Объектов добычи нефти и газа
• Нефтеперерабатывающие и нефтехимические заводы
• Станции производства электроэнергии
• Водоочистные сооружения
• Оффшорные платформы
• Горнодобывающие и промышленные перерабатывающие предприятия

Часто задаваемые вопросы

Q1: Сколько времени экономят катушки для труб во время установки?
А1: Проекты типично сообщают уменьшение 30-40% в общих графиках установки.

Q2: Почему важно выравнивание фланца?
A2: Правильное выравнивание предотвращает чрезмерный стресс на оборудовании, уменьшает риски утечки, и улучшает долгосрочную надежность.

Q3: Требуются ли гидростатические испытания после установки?
A3: Большинство промышленных трубопроводных систем требуют гидростатических испытаний (расчетное давление 1,5 ×) или эквивалентных испытаний под давлением перед вводом в эксплуатацию.

Q4: Можно ли установить трубные катушки в море?
A4: Да, со специализированными покрытиями, коррозионно-стойкими материалами и дополнительными требованиями к осмотру.

Резюме

Монтаж катушек трубСледует шестиступенчатой последовательности: прием, подъем, выравнивание, сварка/соединение, тестирование и ввод в эксплуатацию. Самым большим риском при установке является выравнивание-принуждение смещенных катушек в положение создает напряжение, которое проявляется в виде вибрации оборудования или утечки фланца через несколько месяцев. Полевая сварка требует той же дисциплины, что и цеховая работа: соответствие WPS, контроль предварительного нагрева и надлежащее NDE. Гидротестирование подтверждает целостность перед запуском. Проекты, которые рассматривают установку как технический процесс-с контрольным списком, журналами крутящего момента и точками удержания-последовательно заканчиваются быстрее и запускаются без утечек.
