Qué es un tubo tachonado

Fecha: 2026-07-13

Antecedentes del proyecto

Un contratista de EPC del sudeste asiático necesitaba tuberías de acero al carbono API 5L Gr.B para la expansión de una refinería. El proyecto requería tubos OD de 12 pulgadas con espesor de pared Schedule 40, no materiales exóticos, pero tenían que ser correctos. El cliente había sido quemado antes por un proveedor anterior que entregó tuberías con un grosor de pared inconsistente que no encajaría en las conexiones de brida. El plazo era apretado. La tienda de fabricación estaba esperando los materiales. Cualquier retraso en la entrega de la tubería empujaría hacia atrás la fabricación del carrete y ondularía a través de todo el programa de instalación. Esta es la realidad deProyectos de tuberías prefabricadas. El éxito depende de la verificación del material, el control dimensional, la inspección y la planificación del envío, no solo de tomar un pedido y una tubería de envío.

Requisitos del proyecto

Antes de que comenzara la producción, el equipo de ingeniería revisó:

Estándar aplicable: API 5L
Grado material: Acero de carbono de Gr.B
Tamaño de la tubería: 12 pulgadas OD
Espesor de pared: Schedule 40 (SCH40)
Aplicación: Fabricación de tuberías de proceso de refinería
Requisito de documentación: trazabilidad completa con EN 10204 3,1

Para las tuberías prefabricadas, la precisión dimensional es crítica. Incluso pequeñas desviaciones en el OD o el espesor de la pared afectan el ensamblaje del carrete, la alineación de la soldadura y la eficiencia de la instalación. El cliente requería documentación de calidad completa para verificar el cumplimiento de los materiales en toda la cadena de suministro.

Verificación de materiales e inspección dimensional

Traceabilidad del material

Antes de que comenzara la fabricación, todas las materias primas se verificaron según los requisitos del proyecto:

Revisión del certificado de material contra las especificaciones de PO
Trazabilidad del número de calor desde el molino hasta la tubería terminada
Verificación de la composición química
Confirmación de propiedad mecánica

La trazabilidad desde la producción de acero hasta el envío final ayuda a los contratistas de EPC a verificar el rendimiento del material y simplifica la documentación del proyecto. Cada tubería en este orden era rastreable a su certificado de fábrica.

Inspección dimensional

Cada tubería fue inspeccionada para confirmar el cumplimiento:

Medición del diámetro exterior
Verificación del espesor de la pared (Anexo 40)
Inspección de la longitud
Evaluación de la condición de la superficie

Según nuestra experiencia, la causa más común de problemas de ajuste de campo no es el grado del material, es la desviación dimensional que no se detectó antes del envío. La inspección dimensional antes del embalaje evita modificaciones de campo y retrasos en la instalación.

Documentación de calidad

Cada envío incluyó registros completos de calidad:

Certificado de prueba del molino (MTC / EN 10204 3,1)
Especificaciones del material y números de calor
Registros de inspección dimensional
Lista de embalaje con identificación de carrete
Documentación de envío

La documentación completa permite a los contratistas, fabricantes y propietarios de proyectos de EPC mantener el control de calidad desde la adquisición hasta la instalación y el mantenimiento futuro.

Embalaje y control de envíos

El transporte de tuberías requiere una planificación cuidadosa para evitar daños durante la manipulación y la entrega. Para este proyecto:

Las tuberías fueron agrupadas y aseguradas con soportes adecuados
La protección de la superficie se aplicó para evitar la corrosión durante el tránsito
Se adjuntaron etiquetas claras de identificación del producto y número de calor a cada paquete
Se instalaron tapas protectoras para evitar daños en roscas o biselados

Cada paquete se marcó de acuerdo con los requisitos del cliente para simplificar la recepción de la inspección y la gestión del almacén después de la llegada. El embalaje adecuado no es un detalle logístico, es el paso final de control de calidad antes de que los productos salgan de las instalaciones. Una tubería que llega con extremos dañados o superficies corroídas no se puede utilizar para la fabricación. Eso significa retrabajo, reemplazo y retrasos en el cronograma.

Por qué los proyectos de tuberías prefabricadas necesitan proveedores confiables

Las tuberías prefabricadas mejoran la eficiencia de la construcción al trasladar el trabajo a entornos de fabricación controlados. Pero el éxito del proyecto depende de la coordinación entre los proveedores, los fabricantes, los contratistas de EPC y los equipos de instalación. Un proveedor confiable debe proporcionar:

Selección correcta del material
Calidad de fabricación consistente
Trazabilidad completa desde el molino hasta el envío
Apoyo de inspección profesional
Entrega internacional confiable con el empaquetado apropiado

Según nuestra experiencia en el apoyo a proyectos en el extranjero, la causa más común de los retrasos en los envíos no es la capacidad de fabricación, es la documentación incompleta o el embalaje incorrecto. Estos son problemas prevenibles que requieren atención antes de que la tubería salga de la tienda.

Preguntas frecuentes

P1: ¿Qué documentación debe incluirse con los envíos de tuberías para proyectos de tuberías prefabricadas?
Certificados de prueba del molino (EN 10204 3,1), registros de trazabilidad del número de calor, informes de inspección dimensional y listas de embalaje con identificación del producto.
Q2: ¿Por qué es importante la inspección dimensional antes de la fabricación del carrete de tubería?
Incluso pequeñas desviaciones en el OD o el grosor de la pared afectan la alineación de la soldadura y el ajuste del carrete. La inspección dimensional evita modificaciones de campo y retrasos en la instalación.
Q3: ¿Qué embalaje se recomienda para los envíos internacionales de tuberías?
Acumulación segura, protección de la superficie, tapas finales para proteger los chapas, etiquetado claro del producto y embalaje de acero reforzado para su manipulación.
P4: ¿Cómo apoya la trazabilidad los proyectos de tuberías prefabricadas?
La trazabilidad vincula cada tubería con su certificado de fábrica, lo que permite a los contratistas de EPC verificar el cumplimiento del material y mantener registros de calidad para el mantenimiento futuro.

Conclusión

La entrega exitosa de tuberías prefabricadas depende de algo más que cumplir con las especificaciones del producto. La verificación de materiales, la inspección dimensional, la documentación completa y la gestión profesional de envíos son esenciales para reducir los riesgos de instalación.Gran tubería de acero Co., Ltd. de Hunan.Suministra tubos de acero al carbono API 5L Gr.B, tubos de acero inoxidable y tubos de acero aleado para proyectos industriales en todo el mundo. Desde la selección de materiales y la revisión de ingeniería hasta la inspección dimensional, la documentación, el embalaje y la entrega internacional, entregamos tuberías que llegan según las especificaciones y están listas para la fabricación.

Anterior : Tuberías prefabricadas entregadas para proyectos industriales: caso práctico de fabricación, control de calidad y envío

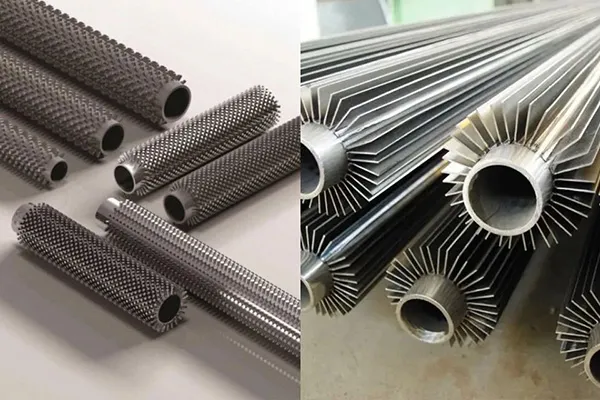

Siguiente : Tubo tachonado vs. tubo con aletas: diferencias clave, aplicaciones y cómo elegir
